Trascinate il mouse in qualsiasi direzione per visualizzare il prodotto da tutti i lati.
Aprite il sito web con il vostro cellulare e provate Implantmed Plus con Modulo Piezomed nel vostro studio!Fare clic sull'icona per collocare virtualmente Implantmed Plus con Modulo Piezomed nel proprio studio e vedere di persona come si adatta.20 anni di spirito innovativo
› Usabilità unificata e programmazione evoluta di generazione in generazione
› Cinque programmi per ogni fase dell'impianto, personalizzabili e memorizzabili
› Pompa integrata, comando a pedale multifunzione, motore e e cordone sterilizzabili

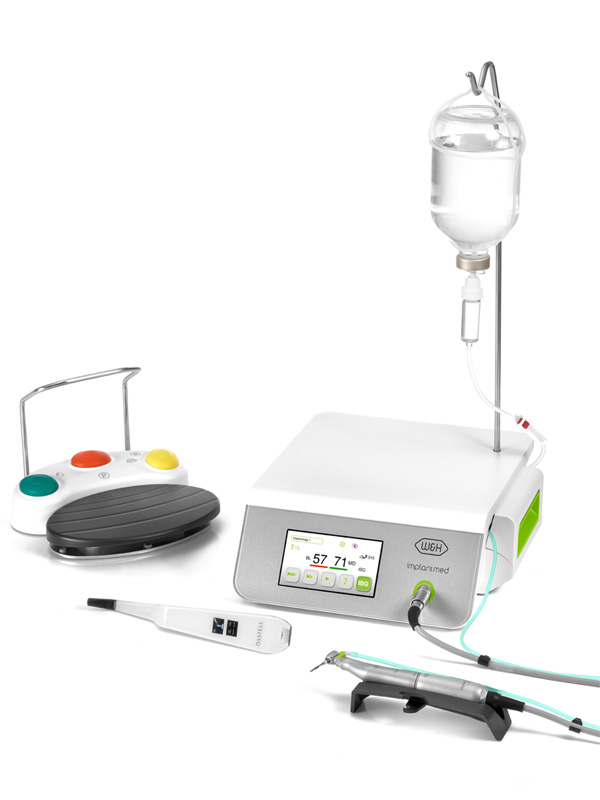

Implantmed sa quello che serve a chirurghi e specialisti di implantologia.
L'Implantmed di W&H garantisce più sicurezza nel trattamento per il medico e i suoi pazienti.
Grazie all'interfaccia utente intuitiva, al touchscreen colorato e al display in vetro, Implantmed offre il massimo livello di comfort.
L'unità convince per la funzione di maschiatura meccanica, il controllo coppia automatico e i prodotti W&H Osstell (disponibili come accessori) per una stabilità dell'impianto misurabile con precisione.I vantaggi in breve
- Interfaccia utente intuitiva
-

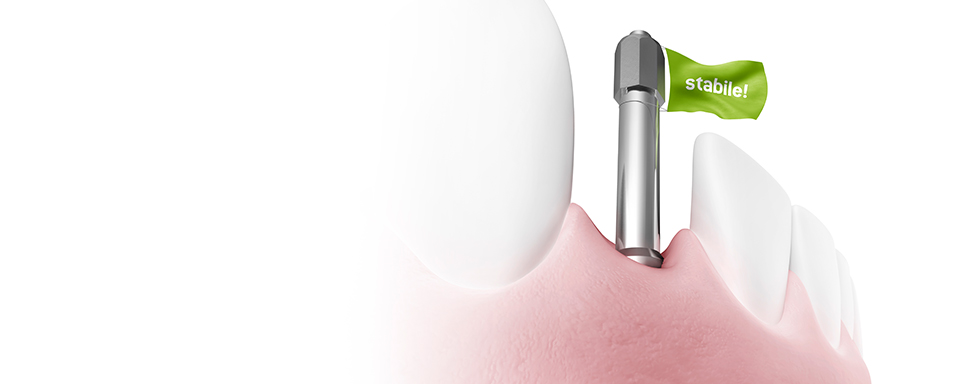

Controllo coppia sicuro e
stabilità dell'impianto misurabile - Motore elettrico potente e ultra-compatto

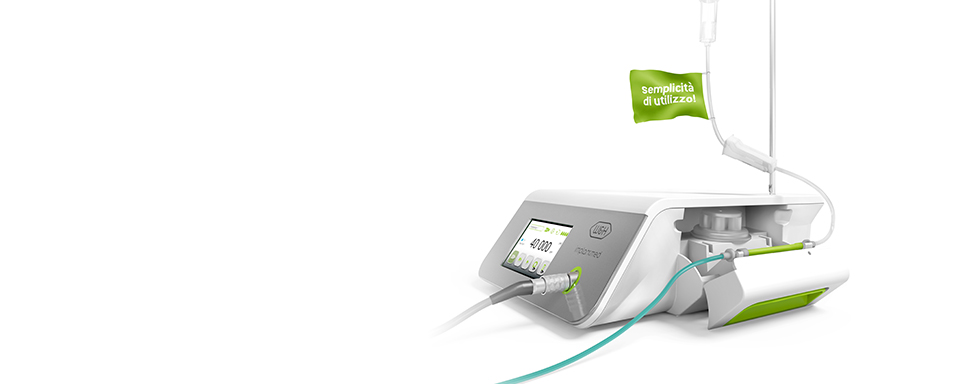

- Design della pompa intuitivo
- Controllo al piede senza cavi
Abbinamento W&H Osstell BeaconW&H Osstell Beacon Pairing
• Connessione tramite dongle Wireless e interfaccia USB
• Visualizzazione dei valori misurati con codifica cromatica sul display Implantmed

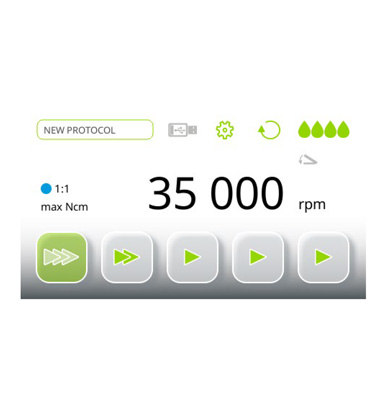

Fasi di perforazione per l'estensione del protocolloFasi di perforazione per l'estensione del protocollo
• Fino a 5 fasi di foratura aggiuntive selezionabili
• Possibilità di 2 programmi di impianto a controllo di coppia

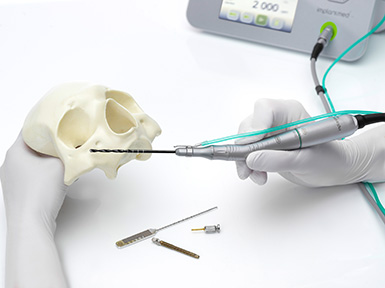

Implementazione ZygomaZygoma Implementation
• Implementazione del manipolo Zygoma SZ-75
• Precisione della coppia grazie alla messa a punto dell'intero sistema
• Selezionabile come rapporto di trasmissione sull' Implantmed Plus
-

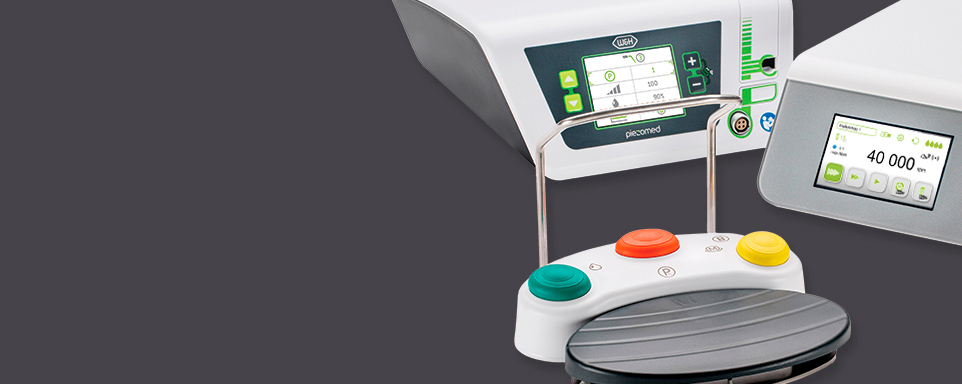

Controllo al piede wireless
Libertà di movimento
- Elevata sicurezza nell'area di trattamento
- Uno per tutto: controlla le funzioni di più apparecchi W&H
Flessibilità ottimale
libertà di movimentoWorkflow chirurgico guidato
La combinazione tra Implantmed Plus e il modulo Piezomed ridefinisce il metodo di lavoro nella chirurgia orale e nell'implantologia.
Motori elettici
Potente e ultra-compatto
Modulo Piezomed Plus e Classic
Il modulo Piezomed unisce il motore per implantologia e la piezochirurgia in un unico dispositivo. Implantmed può essere collegato al modulo Piezomed e impiegato per le più diverse applicazioni chirurgiche.
Manipoli diritti e contrangoli
Manipoli e contrangoli realizzati in acciaio inox di altissima qualità per chirurgia odontostomatologica e maxillo-facciale, implantologia e microchirurgia.
More Info!
Funzione di documentazione
Aggiornamento software via USB (.pdf e .xls).
Pedale wireless o con cavo
Con il controllo al piede senza cavi è possibile scegliere liberamente la sede ottimale nell'area operativa. Ciò garantisce un trattamento di alta qualità e in totale sicurezza.

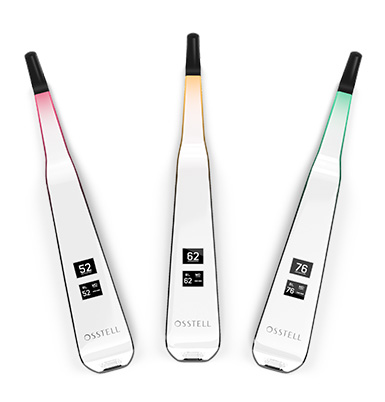

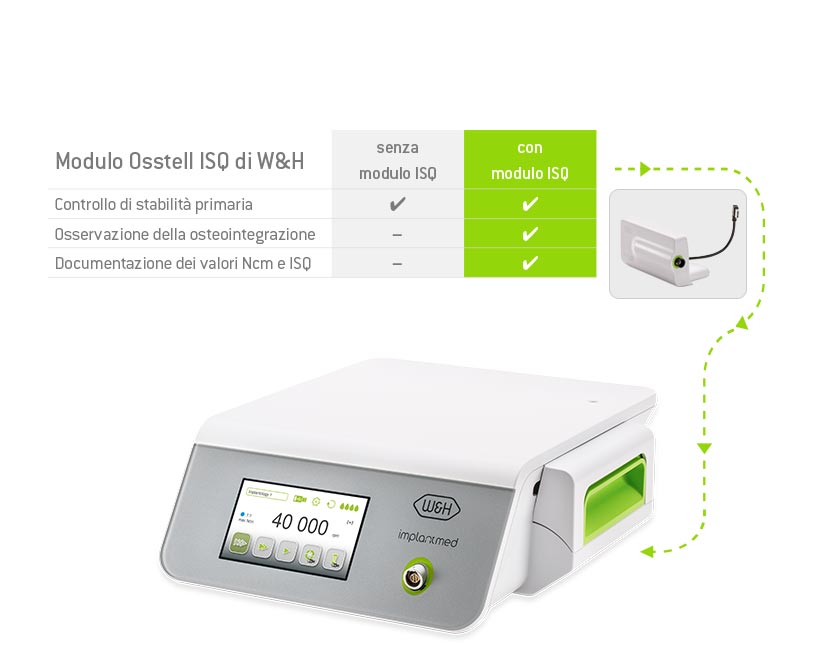

Osstell Beacon
Connessione Wireless ad Osstell Beacon per una facile misurazione e rappresentazione della stabilità dell'impianto.
Maggiori Informazioni!Passaggio 1: Unità di controllo
![Implantmed Plus]( "Implantmed Plus")

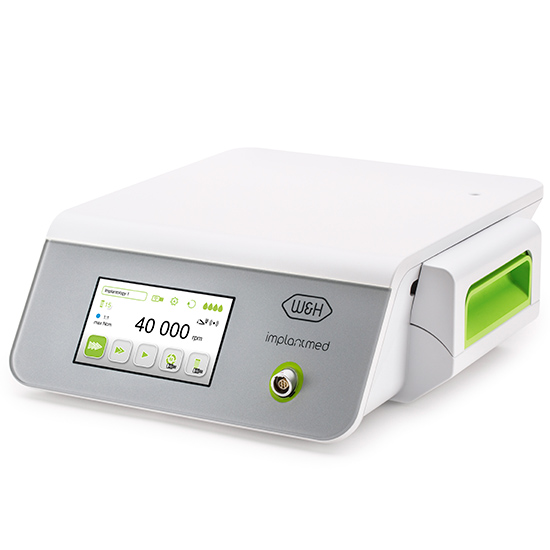

Implantmed Plus
È composto da:
> Unità di controllo
> Supporto per irrigazione
> Supporto universale
> Cavo di alimentazione
> Tre deflussori per irrigazione monousoSI-1023
REF 30288000Unità di controllo per tensione di rete a 230V

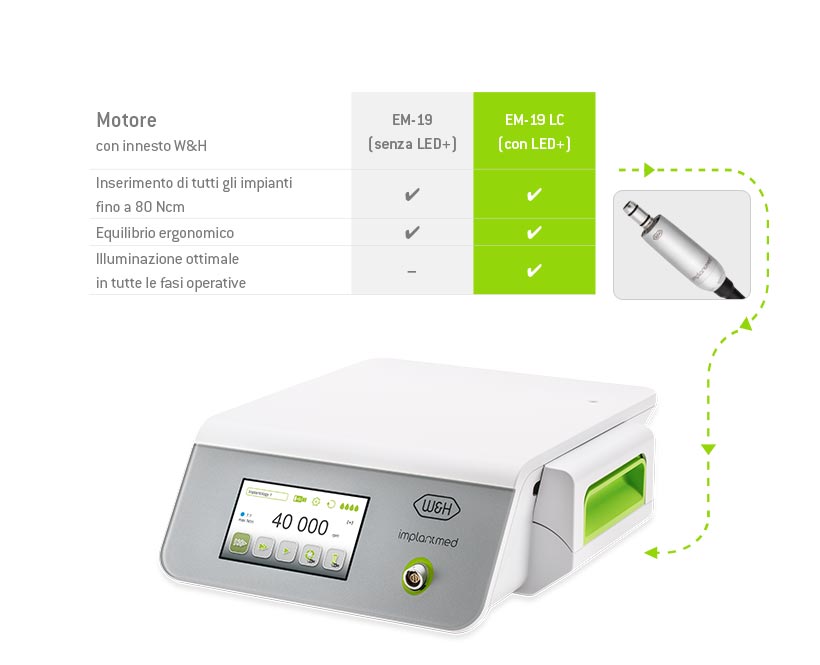

Passaggio 2: Motore
![Motore elettrico con innesto W&H]( "Motore elettrico con innesto W&H")
Motore elettrico con innesto W&H
Coppia massima sul motore: 6,2 Ncm
Velocità motore nell'intervallo di tensione nominale:
200 – 40.000 g/minEM-19 LC
REF 30281000Con LED+
Con contatti elettrici
Con cavo da 1,8 mEM-19
REF 30185000Senza LED+
Senza contatti elettrici

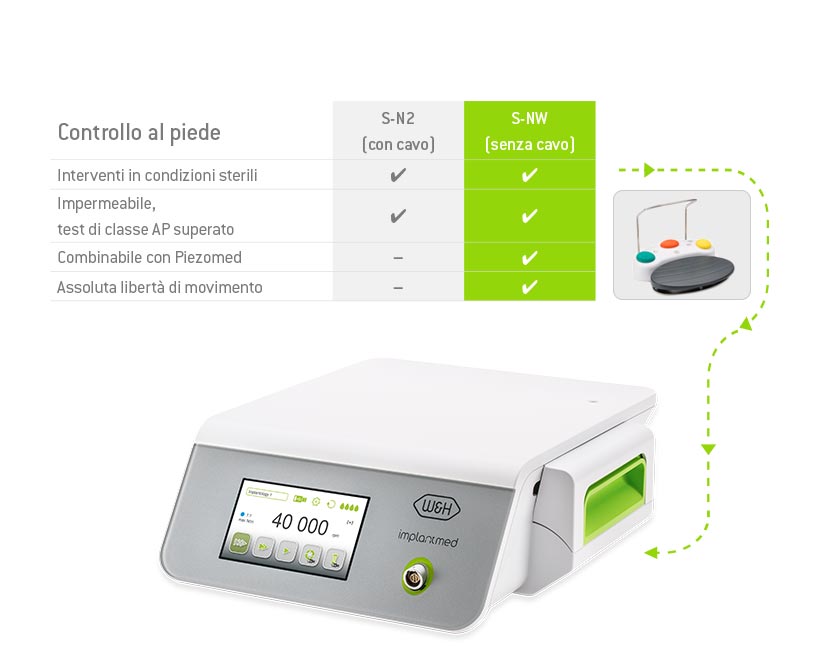

Con cavo da 1,8 mPassaggio 3: Controllo al piede
![Controllo al piede senza cavi]( "Controllo al piede senza cavi")
Controllo al piede senza cavi
S-NW + CAN
REF 30264000Con dongle CAN (ricevitore)
Compatibile con Implantmed SI-1023, SI-1015, SI-1010

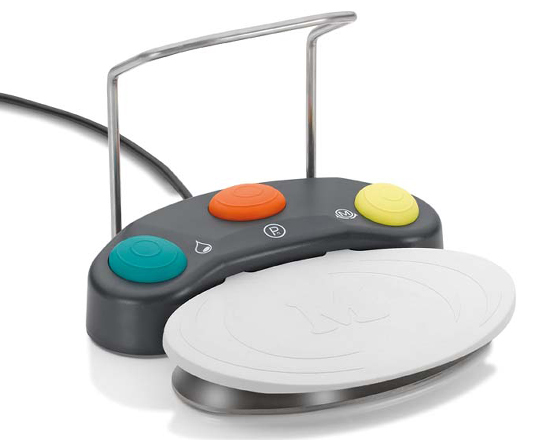

![Controllo al piede con cavo]( "Controllo al piede con cavo")
Controllo al piede con cavo
S-N2
REF 30285000Compatibile con
Implantmed SI-923, SI-915, SI-1010, SI-1015, SI-1023Passaggio 4: Misurazione della stabilità implantare
![Osstell Beacon]( "Osstell Beacon")
Osstell Beacon
La fornitura dello strumento di misurazione Osstell Beacon include:
> Dongle USB per la comunicazione Wireless
> 1 Osstell TestPeg
> 1 supporto di avvitamento SmartPeg
> Istruzioni per l'uso
Dimensioni: 210 x 35 x 25 mm
Peso: 0,7 kgOsstell Beacon
REF Beacon

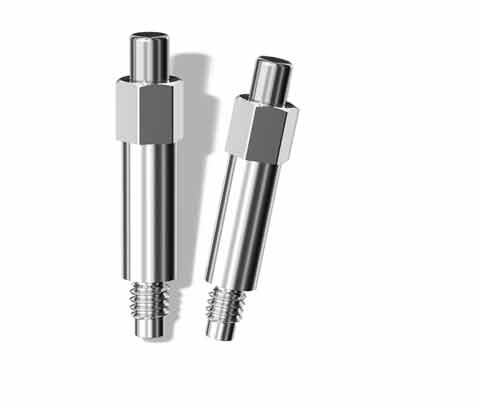

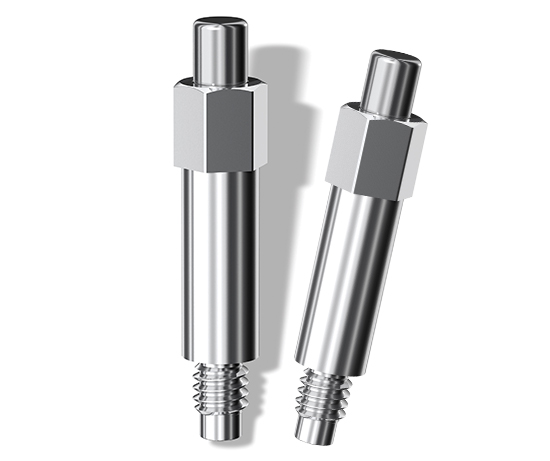

![SmartPeg]( "SmartPeg")
SmartPeg
> Voucher per cinque SmartPeg da utilizzare
al primo ordine
> Scegli il tuo smartpeg
![SmartPeg]( "SmartPeg")
SmartPeg
> Prodotto monouso
> Consegnato in confezioni monouso sterili da 5 pezzi ciascuna
Peso: 0,3 g
SmartPeg
REF SmartPeg
Download Area
FAQ
- Perché, durante l'inserimento di un impianto, la luce del contrangolo LED G non funziona?
- Quali tubi per il fluido di raffreddamento possono essere utilizzati con Implantmed/Elcomed?
- È possibile poter inserire il motore Implantmed/Elcomed in un termodisinfettore?
- È possibile sterilizzare il motore Implantmed/Elcomed con il cappuccio di protezione inserito?
- L'apparecchio Implantmed/Elcomed richiede manutenzione?
- Come posso regolare il torque?
- È possibile collegare manipoli e contrangolo di altri produttori a un motore Implantmed/Elcomed?
- È possibile utilizzare tubi per il fluido di raffreddamento di altri produttori?
- Come si inserisce il tubo spray?
- Come si preparano l'unità ed il motore per la pulizia e la sterilizzazione?
- È necessario lubrificare il motore Implantmed/Elcomed?
- È possibile impostare la velocità del motore quando si utilizza il programma per il posizionamento di un impianto (SI-1023)?
- I nuovi contrangolo possono essere collegati ai vecchi motori?
- Gli attuali contrangolo possono essere collegati ai nuovi motori?
- Che cosa significa LC in EM-19 LC ed è presente un LED nel motore?
- I precedenti motori Implantmed sono compatibili con i nuovi Implantmed e viceversa?
- Tutti i nuovi Implantmed sono compatibili con il modulo Osstell ISQ di W&H?
- Il chirurgo può aggiornare autonomamente l'unità o deve rivolgersi al servizio tecnico?
- Come funziona il controllo wireless di Implantmed e Piezomed?
- Qual è la differenza tra coppia e ISQ?
- Che cosa significa ISQ?
- Come funziona la misurazione dell'ISQ?
- I vecchi controlli a pedale con cavo sono compatibili con la nuova unità e viceversa?
- I nostri clienti possono smontare i nuovi contrangolo?
- Dove posso acquistare gli SmartPeg?
- Le precedenti unità Implantmed possono essere adattate con il nuovo controllo a pedale wireless?
- Modulo Piezomed: su quali modelli di Implantmed è possibile interconettere i moduli Piezomed?
- Modulo Piezomed: i manipoli del modulo sono compatibili con il Piezomed SA-320?
- Modulo Piezomed: il modulo funziona anche con dispositivi OEM?
- Modulo Piezomed: Compatibilità dei manipoli con il Modulo Piezomed Plus e il Modulo Piezomed Classic
- Modulo Piezomed: E’ possibile aggiornare ogni prodotto presente sul mercato?
- Modulo Piezomed: Posso usare le stesse punte del Piezomed SA-320 anche per i nuovi Moduli?
- Modulo Piezomed: Quali sono le principali differenze tra il Modulo Piezomed Plus e il Modulo Piezomed Classic?
Istruzioni di impiego
Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.
Video e tutorial
-
Il vostro partner affidabile

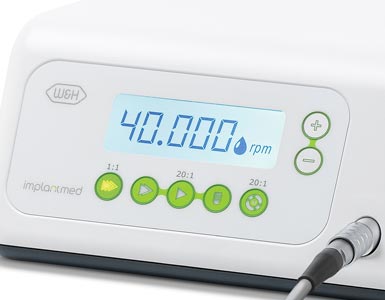

Implantmed si distingue per la semplicità d'uso, il motore potente e la funzione integrata di maschiatura.
Grazie alla progettazione operativa, tutti i programmi possono essere modificati azionando semplicemente i tasti sull'apparecchio e tramite controllo a pedale.I vantaggi in breve
- Semplicità di impiego
- Motore potente con coppia di 5,5 Ncm
- Ampia gamma di velocità: 300 – 40.000 giri/min al motore
- Esatta limitazione di coppia: 5 – 70 Ncm
- Funzione integrata di maschiatura
- Motore con cavo, sterilizzabile e disinfettabile attraverso termodisinfezione

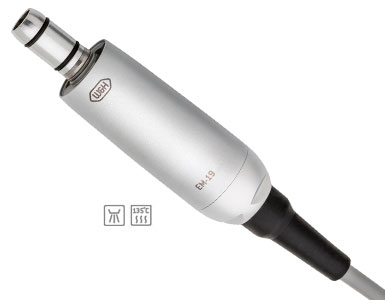

Motore potenteMotore potente
Con il potente motore è possibile eseguire agevolmente anche interventi difficili.
Grazie a una coppia di 5,5 Ncm e una velocità da 300 a 40.000 giri/min, anche le procedure più complesse risultano semplificate.
La limitazione automatica di coppia allo strumento rotante, regolabile su Implantmed tra 5 e 70 Ncm, ne garantisce la sicurezza d'impiego.

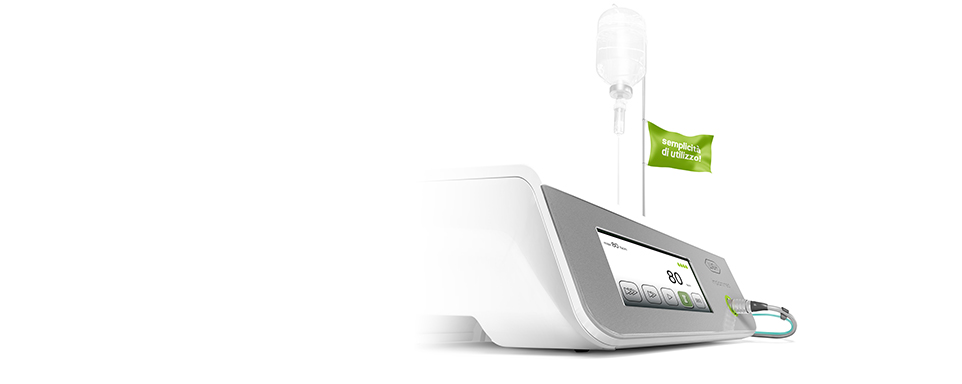

Semplicità di impiegoSemplicità di impiego
La semplicità di impiego è la caratteristica essenziale.
Tutte le fasi operative dell'inserimento di un impianto si eseguono senza difficoltà, azionando semplicemente i tasti Più/Meno sull'apparecchio o il controllo a pedale.
I valori sono visualizzati in modo chiaro e ben leggibile sul display.
Funzione integrata di maschiaturaFunzione integrata di maschiatura
La funzione di maschiatura integrata nel Programma 5 agevola l'inserimento degli impianti in caso di osso particolarmente denso.
Grazie alla premaschiatura del foro si evita un'eccessiva compressione dell'osso durante l'inserimento dell'impianto, favorendone la perfetta guarigione.

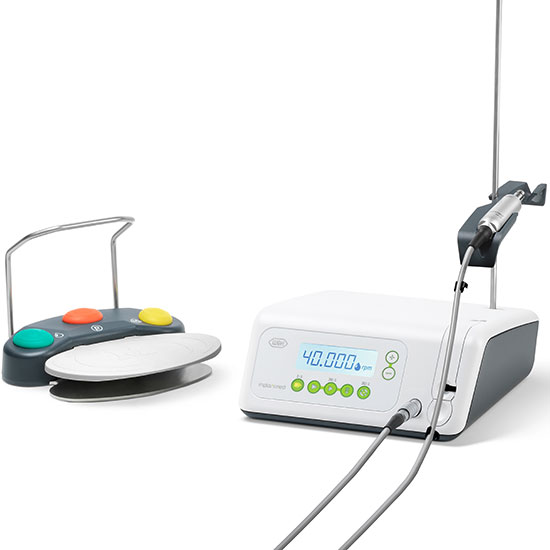

![Implantmed Classic]( "Implantmed Classic")

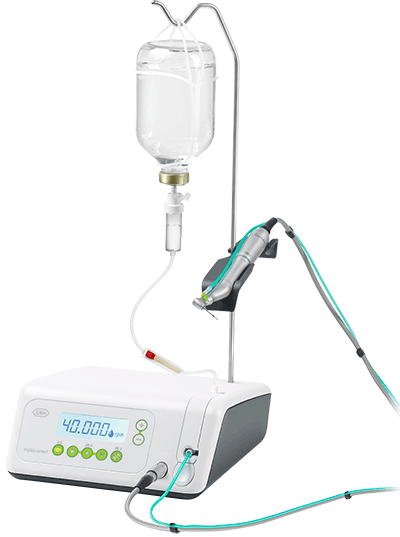

Implantmed Classic
composto da: unità di controllo, motore con cavo da 1,8 m e 5 clip controllo a pedale S-N2, stativo, supporto motore, cavo di alimentazione, 2 dispositivi di blocco e 3 tubolature usa e getta per irrigazione
SI-923
REF 30286000230 V
Download Area
FAQ
- Perché, durante l'inserimento di un impianto, la luce del contrangolo LED G non funziona?
- Quali tubi per il fluido di raffreddamento possono essere utilizzati con Implantmed/Elcomed?
- È possibile poter inserire il motore Implantmed/Elcomed in un termodisinfettore?
- È possibile sterilizzare il motore Implantmed/Elcomed con il cappuccio di protezione inserito?
- L'apparecchio Implantmed/Elcomed richiede manutenzione?
- Come posso regolare il torque?
- È possibile collegare manipoli e contrangolo di altri produttori a un motore Implantmed/Elcomed?
- È possibile utilizzare tubi per il fluido di raffreddamento di altri produttori?
- Come si inserisce il tubo spray?
- Come si preparano l'unità ed il motore per la pulizia e la sterilizzazione?
- È necessario lubrificare il motore Implantmed/Elcomed?
- È possibile impostare la velocità del motore quando si utilizza il programma per il posizionamento di un impianto (SI-1023)?
- I nuovi contrangolo possono essere collegati ai vecchi motori?
- Gli attuali contrangolo possono essere collegati ai nuovi motori?
- Che cosa significa LC in EM-19 LC ed è presente un LED nel motore?
- I precedenti motori Implantmed sono compatibili con i nuovi Implantmed e viceversa?
- Tutti i nuovi Implantmed sono compatibili con il modulo Osstell ISQ di W&H?
- Il chirurgo può aggiornare autonomamente l'unità o deve rivolgersi al servizio tecnico?
- Come funziona il controllo wireless di Implantmed e Piezomed?
- Qual è la differenza tra coppia e ISQ?
- Che cosa significa ISQ?
- Come funziona la misurazione dell'ISQ?
- I vecchi controlli a pedale con cavo sono compatibili con la nuova unità e viceversa?
- I nostri clienti possono smontare i nuovi contrangolo?
- Dove posso acquistare gli SmartPeg?
- Le precedenti unità Implantmed possono essere adattate con il nuovo controllo a pedale wireless?
- Modulo Piezomed: su quali modelli di Implantmed è possibile interconettere i moduli Piezomed?
- Modulo Piezomed: i manipoli del modulo sono compatibili con il Piezomed SA-320?
- Modulo Piezomed: il modulo funziona anche con dispositivi OEM?
- Modulo Piezomed: Compatibilità dei manipoli con il Modulo Piezomed Plus e il Modulo Piezomed Classic
- Modulo Piezomed: E’ possibile aggiornare ogni prodotto presente sul mercato?
- Modulo Piezomed: Posso usare le stesse punte del Piezomed SA-320 anche per i nuovi Moduli?
- Modulo Piezomed: Quali sono le principali differenze tra il Modulo Piezomed Plus e il Modulo Piezomed Classic?
Istruzioni di impiego
Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.
Video e tutorial
-
-
Implantmed Plus SI-1023
Modello: SI-1023 Tensione di rete: 230 V Oscillazione di tensione ammessa: 220 – 240 V Corrente nominale: 0.3 – 0.8 A Frequenza: 50-60 Hz Protezione di rete (2 pezzi): 250 V – T1,6AH Potenza assorbita massima: 170 VA Potenza erogata massima: 80 W Coppia massima sul motore: 6.2 Ncm Velocità motore nell'intervallo di tensione nominale: 200 – 40,000 min -1 Volume di emissione del fluido di raffreddamento al 100 %: almeno 90 ml/min Dimensioni in mm (Altezza x Larghezza x Profondità): 100 x 262 x 291 Peso in kg: 3.5 Controllo al piede: S-N2 / S-NW Manipoli e contrangolo con Mini-LED+: S-11 L / WS-56 L, WS-75 L, WS-91 L, WS-92 L Garanzia: 24 mesi
Implantmed Classic SI-923
Modello: SI-923 Coppia massima allo strumento rotante (nel programma 4): 70 Ncm Tensione di alimentazione: 220 – 240 V, 50 / 60 Hz Potenza meccanica massima in uscita: 80 W Coppia massima al motore: 5,5 Ncm Velocità motore alla tensione nominale: 300 – 40.000 min -1 Strumenti di trasmissione consigliati:
Programmi 4 e 5:Attacco ISO 3964 (DIN 13.940), velocità di trasmissione 1:1, 20:1
esclusivamente nei modelli WI-75 o WS-75Lunghezza del cavo motore: 1,8 m Flusso liquido di raffreddamento al 100%: almeno 90 ml/min Controllo a pedale: sì Altezza / larghezza / profondità: 100 x 235 x 240 mm
