Haga clic en el icono para colocar virtualmente el Implantmed y Módulo Piezomed en la consulta de su clínica dental.Arrastre el ratón en cualquier dirección para ver el producto desde todos los lados.
Abra el sitio web con su teléfono móvil y experimente el Implantmed y Módulo Piezomed en la consulta de su clínica dental.20 años de espíritu pionero
› Facilidad de uso unificada y procesos de programa que han pasado de generación en generación
› Cinco programas para cada paso del proceso de implante, ajustable y almacenable de forma individual
› Bomba integrada, pedal de control multifuncional y micromotor y cable esterilizables

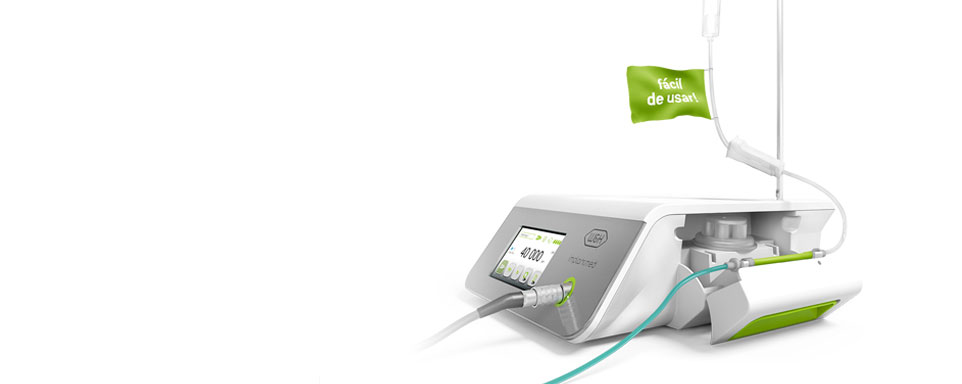

Implantmed sabe lo que cirujanos e implantólogos necesitan
El Implantmed plus de W&H aporta aún más seguridad, tanto a usted como a sus pacientes.

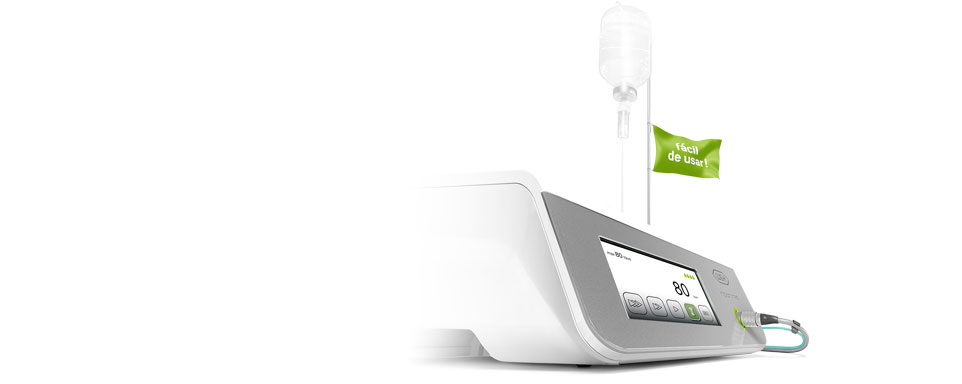

Gracias a su concepto de manejo intuitivo, a su pantalla táctil a color y a la superficie de vidrio, el Implantmed ofrece un nivel máximo de confort.
La unidad de accionamiento convence por su función de mecanizado para realizar roscas en el hueso, así como por el control del torque automático y productos Osstell de W&H (disponibles como accesorio) para una evaluación segura de la estabilidad del implanteVentajas
- Interfaz de usuario intuitivo
- Control del torque seguro y estabilidad del implante medible
- Micromotor eléctrico ultracorto y potente
- Diseño de bomba intuitivo
- Pedal de control inalámbrico

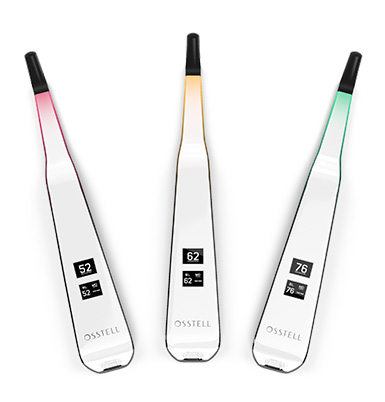

Vinculación del W&H Osstell BeaconVinculación del W&H Osstell Beacon
• Conexión inalámbrica e interfaz USB
• Visualización de los valores medidos, incluida la codificación por colores, en la pantalla de Implantmed

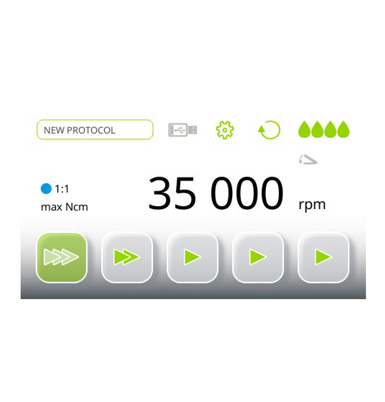

Protocolo de ampliación de los pasos de inserciónProtocolo de ampliación de los pasos de inserción
• Hasta 5 pasos de perforación adicionales seleccionables
• Posibilidad de 2 programas de inserción con control de torque

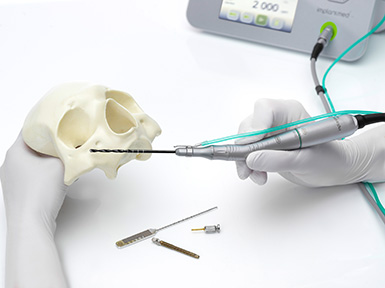

Implementación ZygomaImplementación Zygoma
• Implementación pieza de mano Zygoma SZ-75
• Precisión del torque mediante sintonía con el sistema general
• Seleccionable como relación de transmisión en Implantmed Plus
-

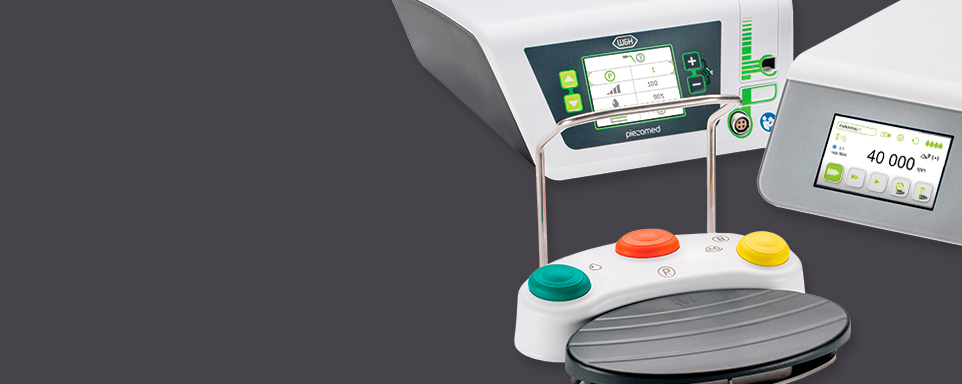

Pedal de control inalámbrico
Libertad de movimiento
- Alto nivel de seguridad en la zona de tratamiento
- Uno para todos: Controle las funciones de varios
dispositivos de W&H
- Alto nivel de seguridad en la zona de tratamiento

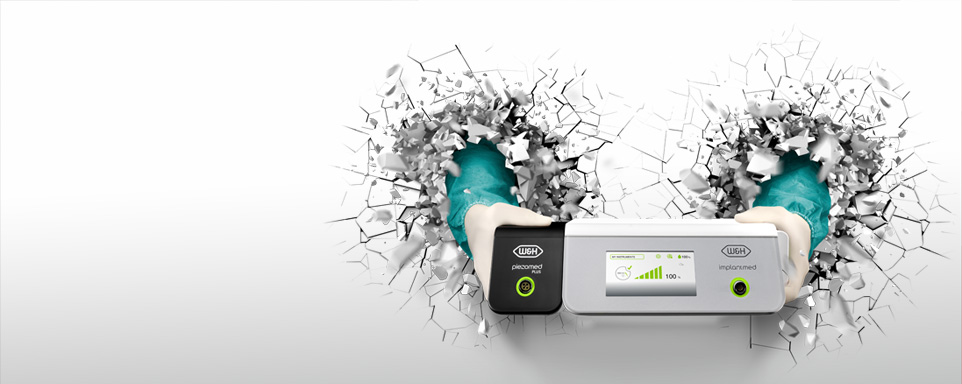

Modularidad que ofrece máxima flexibilidad
Solución impulsada por el flujo de trabajo
La combinación de Implantmed Plus y el
módulo de Piezomed cambia el funcionamiento de la cirugía oral y la implantología.
Micromotor eléctrico
Especialmente pequeño y sorprendentemente ligero. Le permite trabajar con facilidad.
Módulos Piezomed Plus y Piezomed Classic
Permiten combinar la cirugía piezoeléctrica
y la implantología en un solo dispositivo.
Piezas de mano rectas y contra-ángulos
Proporcionan una iluminación óptima del lugar de tratamiento y facilitan la obtención de resultados del tratamiento exactos y perfectos.
Más información
Función de documentación
La función de documentación almacena de manera segura todos los valores de la inserción del implante en una unidad USB (.pdf y .xls).
Pedal de control inalámbrico o con cable
Permite controlar las funciones de Piezomed e Implantmed Plus con un solo pedal de control.

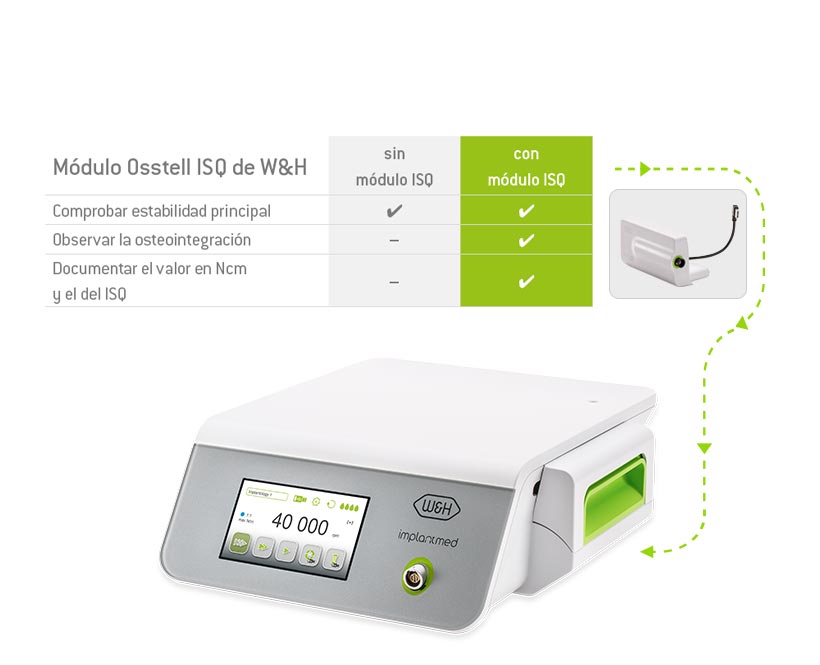

W&H Osstell Beacon
La conexión inalámbrica de la unidad W&H Osstell Beacon permite la medición y visualización sencilla de la estabilidad del implante.
Más informaciónPaso 1: Unidad de control
![Implantmed]( "Implantmed")

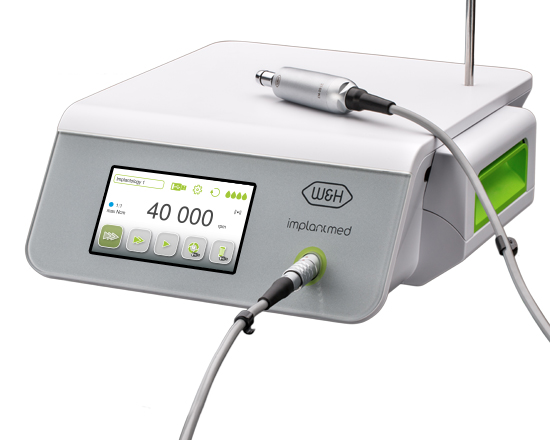

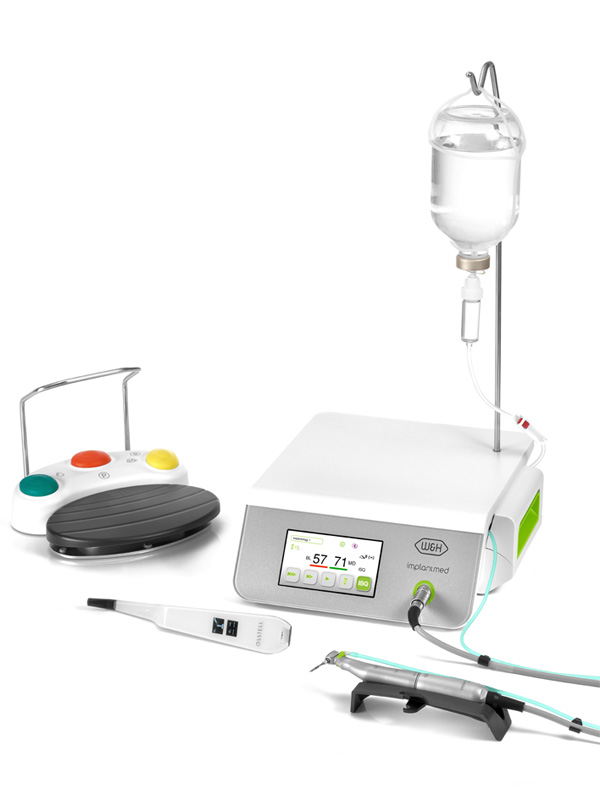

Implantmed
consta de
> Unidad de control
> Varilla para suero
> Soporte universal
> Cable de alimentación de red
> 3 tubos de spray desechablesSI-1023
REF 30288000Unidad de control para 230 V
SI-1015
REF 30289000Unidad de control para 120 V
SI-1010
REF 30290001Unidad de control para 100 V

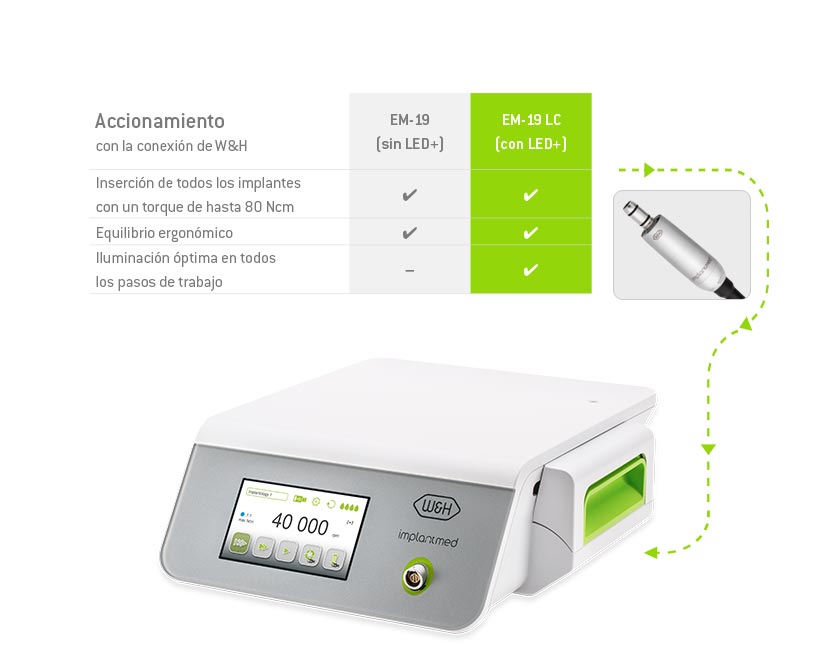

Paso 2: Accionamiento
![Micromotor eléctrico con conexión de W&H]( "Micromotor eléctrico con conexión de W&H")

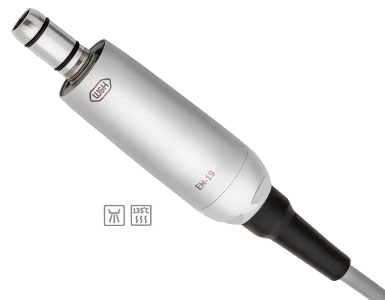

Micromotor eléctrico con conexión de W&H
Torque máximo del micromotor: 6,2 Ncm
Rango de revoluciones en el micromotor dentro del rango de tensión nominal: 200 – 40.000 rpmEM-19 LC
REF 30281000con LED+
con contactos eléctricos
con cable de 1,8 mEM-19
REF 30185000sin LED+
con contactos eléctricos

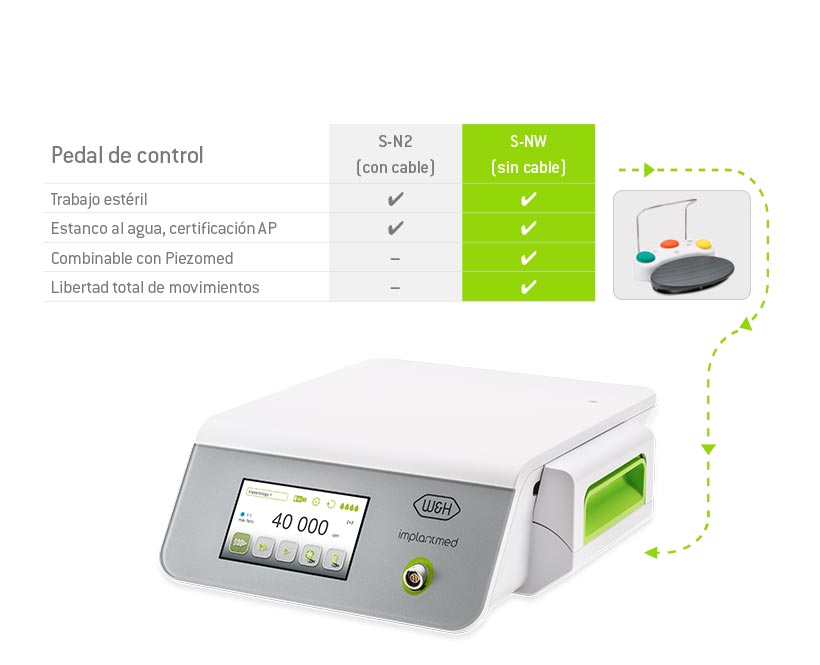

con cable de 1,8 mPaso 3: Pedal de control
![Pedal de control inalámbrico]( "Pedal de control inalámbrico")
Pedal de control inalámbrico
S-NW + CAN
REF 30264000con llave CAN
compatible con
Implantmed SI-1023, SI-1015, SI-1010
![Pedal de control con cable]( "Pedal de control con cable")

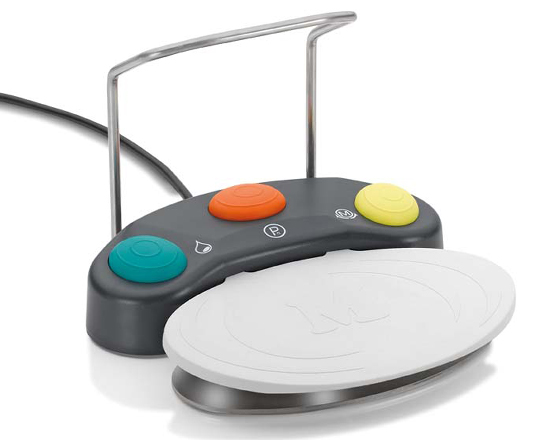

Pedal de control con cable
S-N2
REF 30285000compatible con
Implantmed SI-923, SI-915, SI-1023, SI-1015, SI-1010Paso 4: Medición de la estabilidad del implante
![W&H Osstell Beacon]( "W&H Osstell Beacon")
W&H Osstell Beacon
La unidad de medición W&H Osstell Beacon incluye:
> Dongle USB para la comunicación inalámbrica
> 1 dispositivo Osstell TestPeg
> 1 base del SmartPeg
> Instrucciones de uso
Dimensiones: 210 x 35 x 25 mm
Peso: 0,7 kg
W&H Osstell Beacon
REF Beacon
![SmartPeg]( "SmartPeg")
SmartPeg
> Vale en el primer pedido para 5 SmartPegs
> Pedido en la tienda web

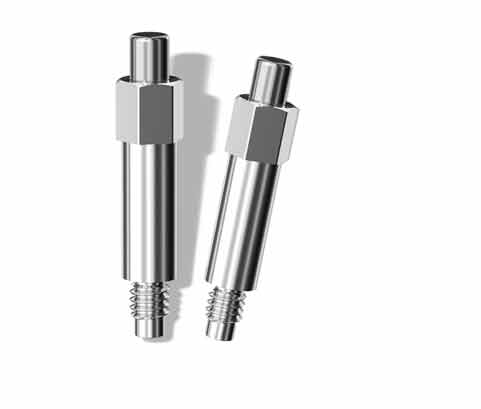

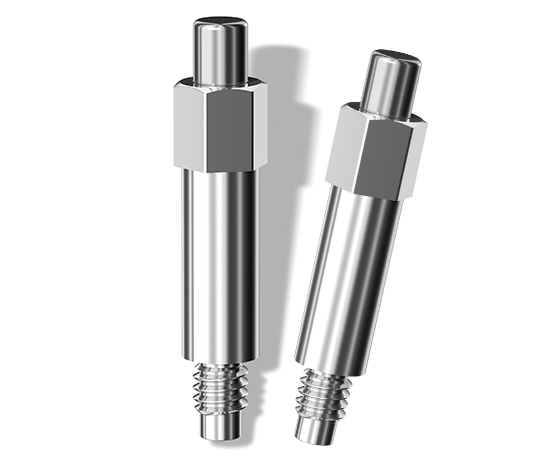

![SmartPegs]( "SmartPegs")
SmartPegs
> Producto desechable
> Entregado en embalaje individual estéril de 5 unidades
Peso: 0,3 g
SmartPegs
REF SmartPegs
Área de descargas
FAQ
- ¿Puede mi motor W&H introducirse en el termodesinfectador?
- ¿Puede mi motor W&H introducirse en un esterilizador de vacío con el tapón de protección puesto?
- ¿Necesita mantenimiento mi unidad W&H?
- ¿Qué tipos de líneas de irrigación puedo usar en mi equipo?
- ¿Cómo introducir la línea de irrigación?
- ¿Cómo puede limpiarse / esterilizarse la unidad / el motor?
- ¿Cómo puedo ajustar el torque?
- ¿Pueden utilizarse piezas de mano de otros fabricantes en un motor quirúrgico W&H (implantmed / elcomed)?
- ¿Pueden utilizarse otras marcas de tubos?
- ¿Por qué no funciona la luz en mi contra-ángulo LED G cuando estoy colocando un implante?
- ¿Debe lubricarse el motor?
- ¿Es posible ajustar la velocidad del motor con el programa para colocar un implante?
- ¿Pueden readaptarse unidades Implantmed anteriores con el pedal de control inalámbrico?
- ¿Son compatibles los micromotores de Implantmed anteriores con el nuevo Implantmed o viceversa?
- ¿Puede el cirujano actualizar la unidad por sí solo o es preciso acudir al servicio técnico?
- ¿Son compatibles los nuevos Implantmed con el módulo Osstell ISQ de W&H?
- ¿Cuál es la diferencia entre torque e ISQ?
- ¿Dónde puedo comprar los SmartPegs?
- ¿Qué representan las siglas ISQ?
- ¿Cómo funciona la medición del ISQ?
- ¿Qué significa LC en EM-19 LC? ¿Hay un LED en el motor?
- ¿Se pueden conectar los contra-ángulos actuales con los nuevos motores?
- ¿Se pueden conectar los nuevos contra-ángulos con motores anteriores?
- ¿Pueden los clientes desmontar los nuevos contra-ángulos?
- ¿Cómo funciona el control inalámbrico del Implantmed y el Piezomed?
- ¿Son compatibles los pedales de control con cable anteriores con la nueva unidad o viceversa?
- Módulo Piezomed: ¿El módulo también funciona con dispositivos OEM?
- Módulo Piezomed: ¿Las piezas de mano de los módulos son compatibles con el SA-320?
- Módulo Piezomed: ¿Se pueden reequipar los dispositivos en el mercado?
- Módulo Piezomed: ¿Cuáles son las diferencias principales entre el módulo Piezomed Plus y el módulo Piezomed Classic?
- Módulo Piezomed: ¿Es posible actualizar todos los productos existentes en el mercado?
- Módulo Piezomed: Compatibilidad de las piezas de mano con el módulo Piezomed Plus y el módulo Piezomed Classic.
- Módulo Piezomed: ¿Puedo utilizar los mismos instrumentos Piezomed para el SA-320 y los nuevos módulos?
- Módulo Piezomed: ¿Puedo utilizar instrumentos de la competencia para el sistema W&H?
Instrucciones de uso
Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.
Descargas
Vídeos & Tutoriales
-
Su aliado perfecto
Implantmed destaca ante todo por ser fácil de manejar, tener un motor potente y una función
de mecanizado para realizar roscas en el hueso.
Gracias a su uso intuitivo, todos los programas
son fácilmente programables a través de los controles de la unidad o del pedal de control.Ventajas
- Fácil de manejar
- Micromotor potente con un torque de 5,5 Ncm
- Amplio rango de revoluciones: de 300 a 40.000 rpm en el micromotor
- Limitación exacta del torque: de 5 a 70 Ncm
- Función de mecanizado para realizar roscas en el hueso
- Micromotor con cable, termodesinfectable y esterilizable
Motor potenteMotor potente
Con el motor potente las intervenciones complicadas pueden efectuarse sin grandes esfuerzos.
Un torque de 5,5 Ncm y un rango de revoluciones de 300 a 40.000 rpm hacen posible.
Para una aplicación segura dispone de torque automático en el instrumento rotatorio, que se establece en el Implantmed en un rango de 5 a 70 Ncm.
Fácil de manejarFácil de manejar
Todos los procesos de trabajo para una implantación son ajustables de forma sencilla por pulsando las teclas Más y Menos de la unidad o mediante el pedal de control.

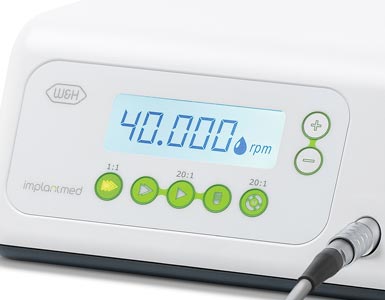

Los valores individuales se muestran claramente en la pantalla y son fáciles de leer.
Función de mecanizado para realizar roscas en el huesoFunción de mecanizado para realizar roscas en el hueso
La función de mecanizado para realizar roscas en el hueso, integrada en el programa 5, le ayuda en la realización de fijaciones de implantes en huesos duros.
Cuando se hace el primer corte de una rosca, se minimiza la compresión en los huesos al enroscar el implante y se favorece la curación sin estrés del implante.
![Implantmed Classic]( "Implantmed Classic")

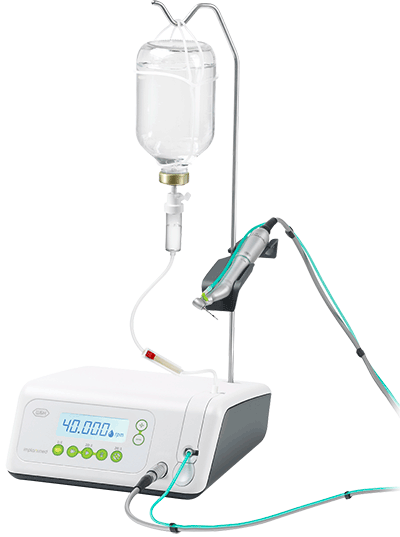

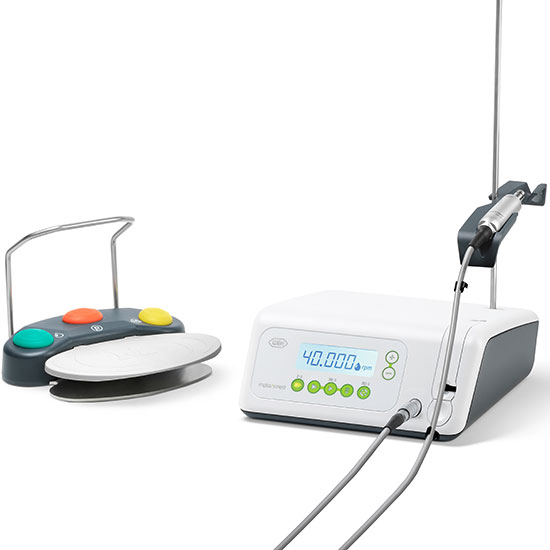

Implantmed Classic
consta de: unidad de control, micromotor con cable
de 1,8 m incl. 5 clips de sujeción, pedal de control S-N2, soporte, soporte del micromotor, cable de red,
2 seguros antitorsión y 3 tubos de spray desechablesSI-923
REF 90000161230 V
REF 90000161SI-923 Brazil
REF 30286001230 V
REF 30286001SI-915
REF 30287000115 V
REF 30287000Área de descargas
FAQ
- ¿Puede mi motor W&H introducirse en el termodesinfectador?
- ¿Puede mi motor W&H introducirse en un esterilizador de vacío con el tapón de protección puesto?
- ¿Necesita mantenimiento mi unidad W&H?
- ¿Qué tipos de líneas de irrigación puedo usar en mi equipo?
- ¿Cómo introducir la línea de irrigación?
- ¿Cómo puede limpiarse / esterilizarse la unidad / el motor?
- ¿Cómo puedo ajustar el torque?
- ¿Pueden utilizarse piezas de mano de otros fabricantes en un motor quirúrgico W&H (implantmed / elcomed)?
- ¿Pueden utilizarse otras marcas de tubos?
- ¿Por qué no funciona la luz en mi contra-ángulo LED G cuando estoy colocando un implante?
- ¿Debe lubricarse el motor?
- ¿Es posible ajustar la velocidad del motor con el programa para colocar un implante?
- ¿Pueden readaptarse unidades Implantmed anteriores con el pedal de control inalámbrico?
- ¿Son compatibles los micromotores de Implantmed anteriores con el nuevo Implantmed o viceversa?
- ¿Puede el cirujano actualizar la unidad por sí solo o es preciso acudir al servicio técnico?
- ¿Son compatibles los nuevos Implantmed con el módulo Osstell ISQ de W&H?
- ¿Cuál es la diferencia entre torque e ISQ?
- ¿Dónde puedo comprar los SmartPegs?
- ¿Qué representan las siglas ISQ?
- ¿Cómo funciona la medición del ISQ?
- ¿Qué significa LC en EM-19 LC? ¿Hay un LED en el motor?
- ¿Se pueden conectar los contra-ángulos actuales con los nuevos motores?
- ¿Se pueden conectar los nuevos contra-ángulos con motores anteriores?
- ¿Pueden los clientes desmontar los nuevos contra-ángulos?
- ¿Cómo funciona el control inalámbrico del Implantmed y el Piezomed?
- ¿Son compatibles los pedales de control con cable anteriores con la nueva unidad o viceversa?
- Módulo Piezomed: ¿El módulo también funciona con dispositivos OEM?
- Módulo Piezomed: ¿Las piezas de mano de los módulos son compatibles con el SA-320?
- Módulo Piezomed: ¿Se pueden reequipar los dispositivos en el mercado?
- Módulo Piezomed: ¿Cuáles son las diferencias principales entre el módulo Piezomed Plus y el módulo Piezomed Classic?
- Módulo Piezomed: ¿Es posible actualizar todos los productos existentes en el mercado?
- Módulo Piezomed: Compatibilidad de las piezas de mano con el módulo Piezomed Plus y el módulo Piezomed Classic.
- Módulo Piezomed: ¿Puedo utilizar los mismos instrumentos Piezomed para el SA-320 y los nuevos módulos?
- Módulo Piezomed: ¿Puedo utilizar instrumentos de la competencia para el sistema W&H?
Instrucciones de uso
Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.
Descargas
Vídeos & Tutoriales
-
-
Implantmed SI-1023
Modelo: SI-1023 Tensión de red: 230V Fluctuación de voltaje permitida: 220 – 240 V Corriente nominal: 0,3 – 0,8 A Frecuencia: 50–60 Hz Fusible (2 uds.): 250 V – T1,6AH Consumo de potencia máximo: 170 VA Potencia maxima de salida mecánica: 80 W Torque máximo del micromotor: 6,2 Ncm Rango de revoluciones en el micromotor
dentro del rango de tensión nominal:200 – 40.000 min -1 Caudal de refrigerante al 100 %: min. 90 ml/min Dimensiones en mm (altura × ancho × profundidad): 100 x 262 x 291 Peso en kg: 3,5 Pedal de control: S-N2 / S-NW Piezas de mano rectas y contra-ángulos con mini-LED+: S-11 L / WS-56 L, WS-75 L, WS-91 L, WS-92 L Garantía: 24 meses
Implantmed SI-915, SI-923
Modelo: SI-915 SI-923 Torque máximo del instrumento rotatorio (en el programa 4): 70 Ncm Tensión de red: 110 – 130 V 220 – 240 V Frecuencia: 50 / 60 Hz Potencia maxima de salida mecánica: 80 W Torque máximo del micromotor: 5,5 Ncm Rango de revoluciones en el micromotor
dentro del rango de tensión nominal:300 – 40.000 min -1 Piezas de mano y contra-ángulos: WI-75 E/KM / S-9 L G / S-11 L G / WS-56 L G / WS-75 L G / WS-91 L G / WS-92 L G Longitud del cable del micromotor: 1,8 m Caudal de refrigerante al 100 %: min 90 ml/min Pedal de control: S-N2 Altura / anchura / profundidad: 100 x 235 x 240 mm
