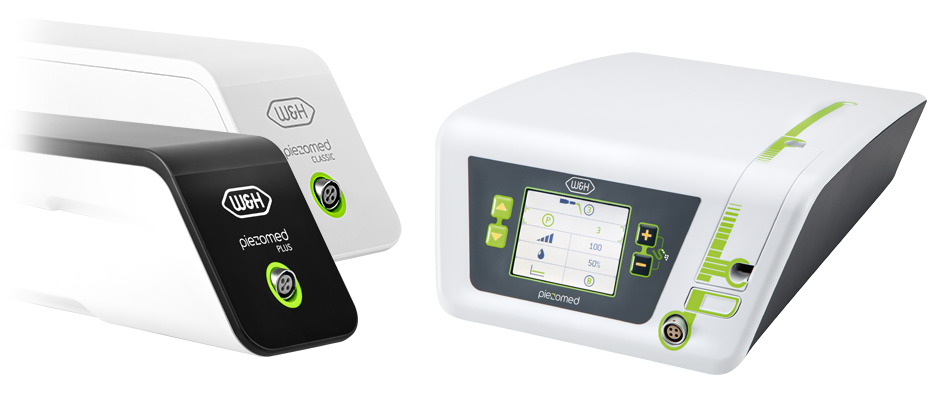

Piezomed & Piezomed module

Nowa siła w chirurgii kostnej

Piezomed to wszystkie zalety technologii ultradźwiękowej na wyciągnięcie ręki: wysokiej częstotliwości mikrowibracje umożliwiające cięcie z niesamowitą precyzją. A ponadto dzięki efektowi kawitacji można również zapewnić prawie bezkrwawy zabieg.

Chirurgia jamy ustnej i implantologia

Chirurgia jamy ustnej i implantologia

Przegląd systemu

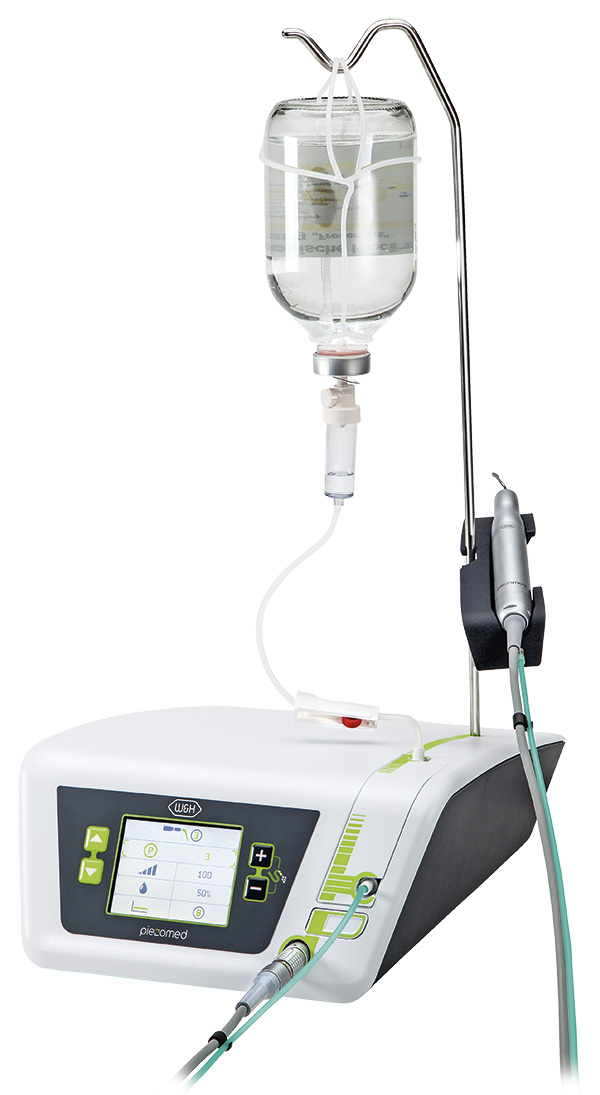

Piezomed

Nowa siła w chirurgii kostnej

  • Piezomed

    Minimalna inwazyjność,
    maksymalna skuteczność

    Piezomed ułatwia pracę chirurga: z niesamowitą precyzją wycinana jest wyłącznie tkanka kostna. Otaczające tkanki miękkie są chronione. Zauważalna ulga dla pacjenta: mniejszy ból, lepsze leczenie!

    Zalety produktu

    • Automatyczne rozpoznawanie końcówki roboczej
    • Trzy indywidualne tryby pracy
    • Tymczasowy wzrost mocy o 20% dzięki funkcji Boost
    • Idealne oświetlenie pola operacyjnego, dzięki pierścieniowi LED
    • Perfekcyjne chłodzenie, dzięki podawaniu sprayu z końcówki roboczej blisko preparowanego miejsca
    • Rękojeść z rękawem można dezynfekować termicznie i sterylizować
    Pierwsze na świecie!

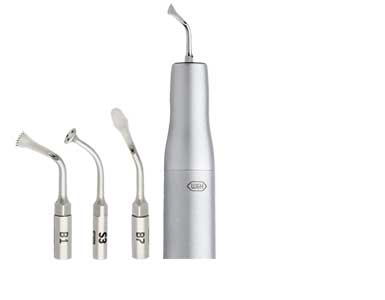

    Automatyczne rozpoznawanie końcówki roboczej

    Automatyczne rozpoznawanie końcówki roboczej

    Po dokręceniu końcówki roboczej do rękojeści, Piezomed automatycznie rozpoznaje rodzaj końcówki i ustawia optymalne dla niej parametry pracy.

    Dzięki automatycznemu rozpoznaniu końcówki obsługa staje się jeszcze prostsza ale przede wszystkim wzrasta bezpieczeństwo zabiegu. Ponadto zmniejsza się ryzyko przeciążenia końcówki i niedostatecznego jej chłodzenia co wydłuża jej żywotność.
    //a.storyblok.com/f/45617/5cc47e1dfc/piezomed_autmatic-instrument-detection_overlay.jpg

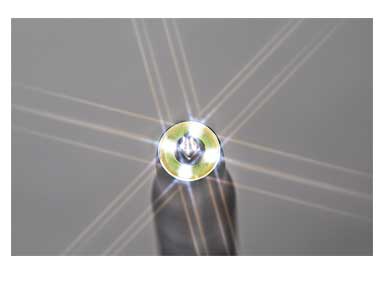

    Innowacyjny pierścień LED

    Innowacyjny pierścień LED

    //a.storyblok.com/f/45617/e3c4f1c9cf/piezomed_innovative-led-ring_overlay.jpg
    Bezcieniowe źródło światła zapewnia idealne oświetlenie pola operacyjnego. Rękojeść wraz z rękawem można dezynfekować termicznie i sterylizować.

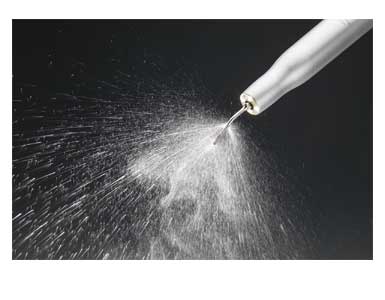

    Wydajne chłodzenie

    Wydajne chłodzenie

    Spray chłodzący podawany jest z otworu umieszczonego blisko części pracującej końcówki, chłodząc w ten sposób pole operacyjne w najbardziej optymalny sposób.
    //a.storyblok.com/f/45617/0e7d3a76c7/piezomed_efficient-cooling_overlay.jpg

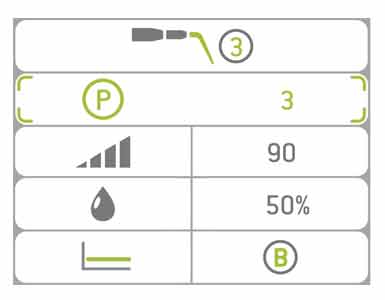

    Indywidualne dostosowanie mocy

    Indywidualne dostosowanie mocy

    //a.storyblok.com/f/45617/413aeefd39/piezomed_performance-setting_overlay.jpg
    Piezomed automatycznie rozpoznaje końcówkę roboczą i ustawia odpowiednią dla niej maksymalną moc.

    Moc można zmieniać ręcznie w zakresie dobranym przez urządzenie.
    Indywidualne tryby pracy

    Piezomed dostosowuje się do sposobu pracy użytkownika

    //a.storyblok.com/f/45617/5f526ecaa8/piezomed_operating-modes_overlay.jpg
    Piezomed może automatycznie korygować moc na końcówce roboczej w zależności od sposobu pracy użytkownika. Dodatkowo, funkcja Boost umożliwia chwilowe zwiększenie mocy o 20%.

    Tryb pracy "Power": Moc jest automatycznie zwiększana przy wzrastającym obciążeniu końcówki roboczej (funkcja Boost jest dostępna)

    Tryb pracy "Basic":Moc pozostaje stała niezależnie od obciążenia końcówki roboczej (funkcja Boost jest dostępna)

    Tryb pracy "Smooth": Moc jest automatycznie zmniejszana przy wzrastającym obciążeniu końcówki roboczej.

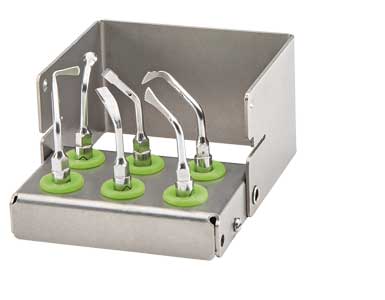

    Końcówki robocze Piezomed

    Różnorodność i wielozadaniowość

    Niezwykle szeroka gama 33 innowacyjnych końcówek, zapewnia ich właściwy dobór do chirurgii kostnej, periodontologii, ekstrakcji, wstecznego opracowywania kanałów, jak również do podniesienia dna zatoki szczękowej z dostępu bocznego.
    //a.storyblok.com/f/45617/e7a206bf2b/piezomed_instrument-kit-bone_overlay.jpg

    “Niewiarygodne – tnie kości jak masło”

    Dr. Ulrich Fürst,
    Specjalista chirurgii szczękowej.

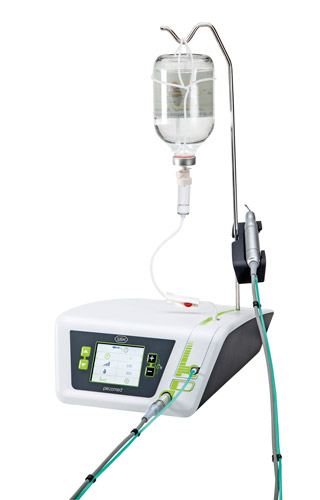

    Piezomed

    Standardowe wyposażenie: urządzenie, sterownik nożny S-N1, rękojeść z rękawem o długości 1.8 m oraz klipsami, zestaw rurek irygacyjnych, kabel zasilający, podstawka pod rękojeść, stojak, klucz do zmiany końcówek roboczych, system końcówek roboczych "Bone"

    SA-320
    REF 30078000

    Końcówka z rękawem 1,8m


    Moduł Piezomed*

    Piezomed

    Totalna rewolucja w chirurgii

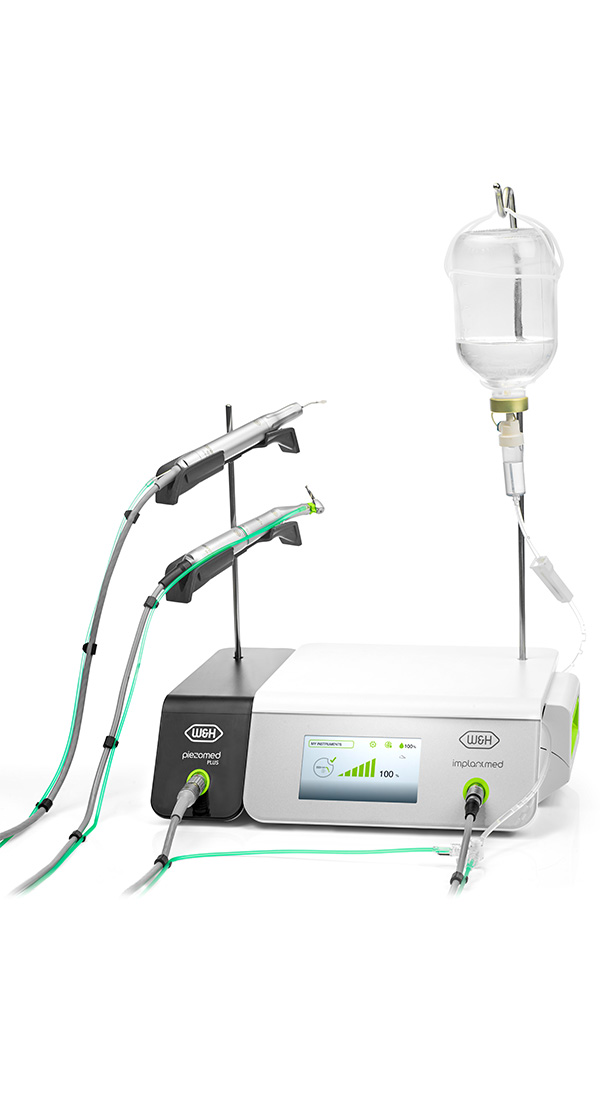

    Moduł Piezomed
    Moduł Piezomed to rozwiązanie łączące silnik implantologiczny i urządzenie do piezochirurgii w jedno! To oznacza, że teraz do Implantmed można podłączyć Piezomed i używać do wielu zastowań w chirurgi i impantologii.

    *łączy się wyłącznie z Implantmed Plus

    Najważniejsze zalety w skrócie:

    • modułowość
    • automatyczne wykrywanie końcówki roboczej
    • optymalne chłodzenie dzięki chłodzeniu umieszczonemu blisko pola zabiegowego
    • biblioteka końcówek roboczych
    • bezprzewodowy sterownik pozwala na optymalne dopasowanie pozycji Operatora podczas zabiegu
    • brak wentylatora chłodzącego - emisja chłodzącego powietrza nie pogarsza sterylnego środowiska

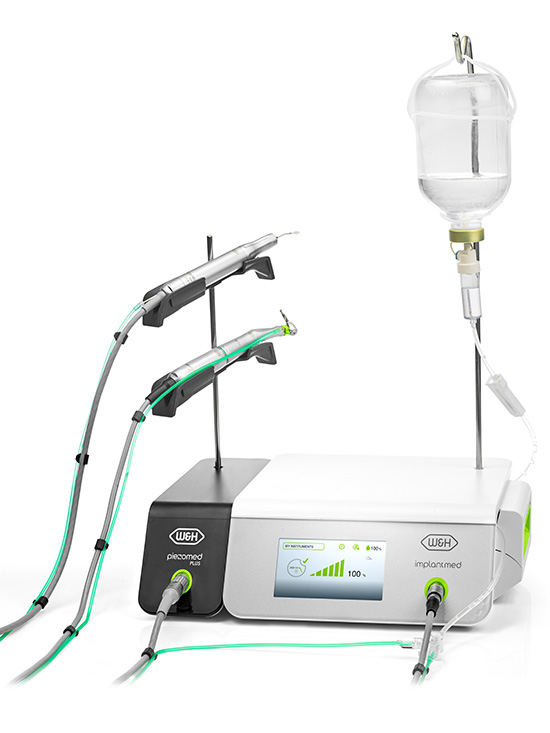

    Piezomed Plus moduł

    W zestawie: Moduł, Rękojeść SA-40 L, zasilacz sieciowy, statyw z podstawką pod rękojeść, klucz do zmiany końcówek roboczych, 6 szt. jednorazowych wężyków irygacyjnych

    SA-435 M
    REF 90000350

    Rękojeść z rękawem 1,8 m

    SA-435 M
    REF 90000351

    Rękojeść z rękawem 3,5 m

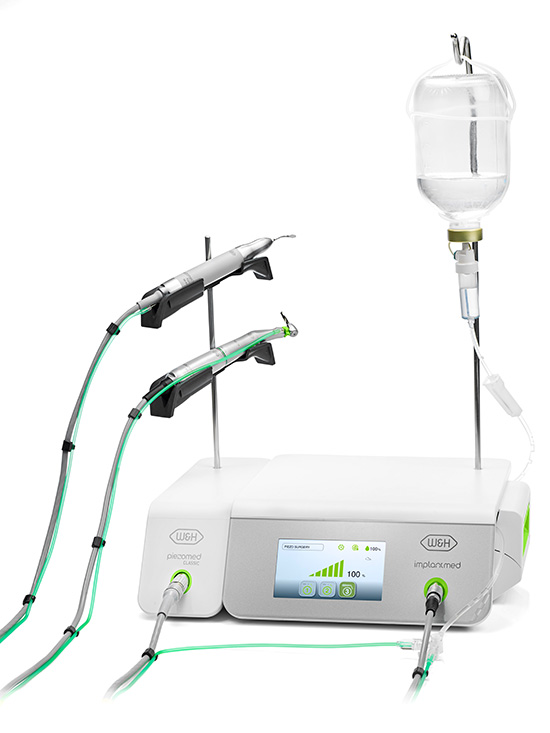

    Piezomed Classic moduł

    W zestawie: Moduł, Rękojeść SA-40, zasilacz sieciowy, statyw z podstawką pod rękojeść, klucz do zmiany końcówek roboczych, 6 szt. jednorazowych wężyków irygacyjnych

    SA-430 M
    REF 90000349

    Rękojeść z rękawem 1,8 m

    Modułowość dla optymalnej elastyczności

    Rozwiązanie do zarządzania pracą

    Połączenie Implantmed Plus i modułu Piezomed zmienia sposób pracy w chirurgii stomatologicznej i implantologii.

    Silnik elektryczny

    Wyjątkowo kompaktowy i zaskakująco lekki. Pozwala Ci na swobodną pracę.

    Moduł Piezomed Plus i moduł Classic

    Piezochirurgia i implantologia w jednym.

    Kątnice i prostnice

    Zapewniają optymalne oświetlenie pola operacyjnego dla perfekcyjnych, właściwych wyników leczenia.
    Więcej informacji!

    Funkcja dokumentacji

    Funkcja dokumentacji wygodnie zapisuje wszystkie wartości wszczepienia implantu na pamięci USB (.pdf i .xls).

    Bezprzewodowy lub przewodowy sterownik nożny

    Kontroluj Moduł Piezomed Plus i moduł Classic tylko jednym sterownikiem nożnym.

    Osstell Beacon

    Połączenie bluetooth z Osstell Beacon dla łatwego pomiaru stabilności implantu.
    Więcej informacji!

    Parametry

    Piezomed Piezomed Plus moduł Piezomed Classic moduł
    Automatyczna detekcja końcówki roboczej
    Biblioteka końcówek roboczych
    Modułowość
    Sterownik bezprzewodowy
    Chłodzenie bez wentylatora
    Połaczenie z Osstell Beacon
    Sterowanie Implantmed i Piezomed za pomocą jednego sterownika
    System ioDent®
    Aktualizacja oprogramowania przez USB
    Implantmed i Piezomed w jednym urządzeniu
    Rękojeść (łącznie z wtyczką LED) i rękawem nadające się do sterylizacji i termodezynfekcji
    Praca w obecności rozruszników serca
    Funkcja Boost
    Światło LED
    24 W
    20 W
    18 W

    * 24 W z funkcją Boost

    Download Area

    Instrukcje użytkownika

    Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.

  • Piezomed i Piezomed Moduł

    Typ: Piezomed
    SA-320
    Piezomed Plus module
    SA-435 M
    Piezomed Classic module
    SA-430 M
    Napięcie zasilania:

    100–130 V/220–240 V

    100–240 V

    Częstotliwość:

    50–60 Hz

    Dopuszczalne wahania napięcia zasilającego

    ±10%

    Pobór prądu:

    0.1–1.0 A/0.1–0.5 A

    1.6 A

    Częstotliwość sieci:

    50–60 Hz

    Maksymalna moc wyjściowa ultradźwięków (US):

    20 W*

    24 W

    18 W

    Zakres częstotliwości pracy:

    22–35 kHz

    Maksymalny wydatek chłodzenia 100%:

    nie mniej niż 60 ml/min

    nie mniej niż 90 ml/min

    Długość rękawa:

    1.8 m

    1.8 m

    1.8 m

    Wymiary zewnętrze w mm (wysokość× szerokość× głębokość):

    256 × 305 × 109

    90 × 140 × 285

    Ciężar:

    7 kg

    0.7 kg

    0.6 kg

    Sterownik nożny:

    S-N1/S-NW ze stacją SPI

    S-N2/S-NW

    * 24 W z funkcją Boost

    Oprogramowanie Open Source

    Oprogramowanie obsługujące ten produkt zostało opracowane przy użyciu biblioteki QT firmy Digia. W miarę stosowania jądra Linux, początkowa sekwencja startowa jest wykonywana za pomocą bootloadera U-Boot. Do komunikacji CANopen stosowany jest CanFestival.
    Prawa autorskie do tych i wszystkich innych komponentów oprogramowania należą do W&H Dentalwerk Bürmooos GmbH lub osób trzecich.
    Kod źródłowy użytych komponentów oprogramowania (Linux, Qt, U-Boot i CanFestival) zostanie dostarczony na żądanie, obciążając wszystkie powstałe wydatki. Prosimy o kontakt: opensource@wh.com
    Nie ma gwarancji przenoszącej to oprogramowanie, ani dorozumianej gwarancji, ani gwarancji wyraźnej.
    Dalsze informacje dotyczące zastosowanych wersji licencji oraz pełny tekst licencji można znaleźć na stronie www.wh.com/en_global/gnu. Alternatywnie można go uzyskać bezpośrednio od producenta.
