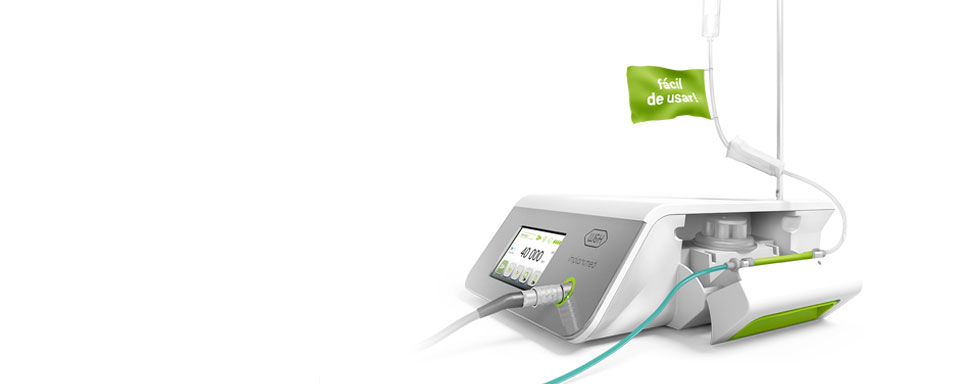

› Una facilidad de uso unificada y unos procesos de programa que han pasado de generación en generación
› Cinco programas para cada paso del proceso de implante, ajustables y almacenables de forma individual
› Bomba de refrigerante integrada, pedal de control multifuncional y micromotor y cable esterilizables

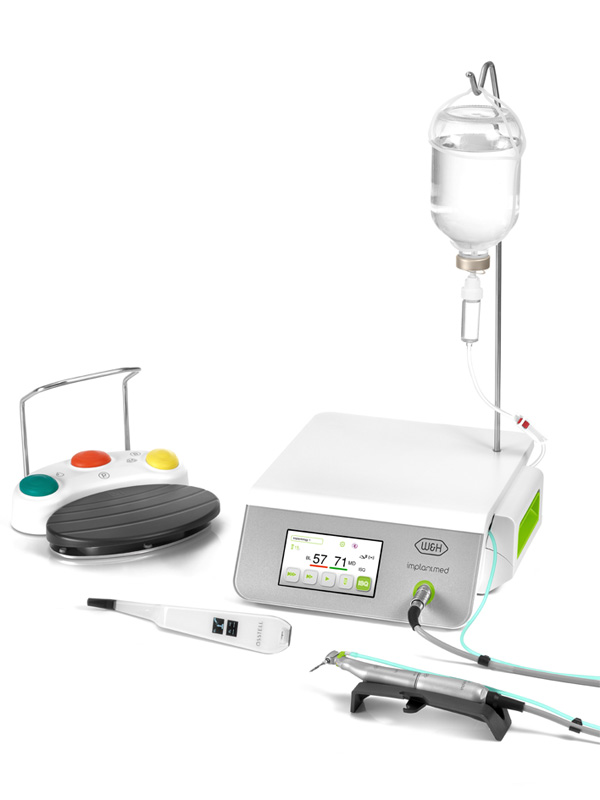

Implantmed Plus sabe lo que cirujanos e implantólogos necesitan
El Implantmed de W&H aporta aún más seguridad, tanto a usted como a sus pacientes.

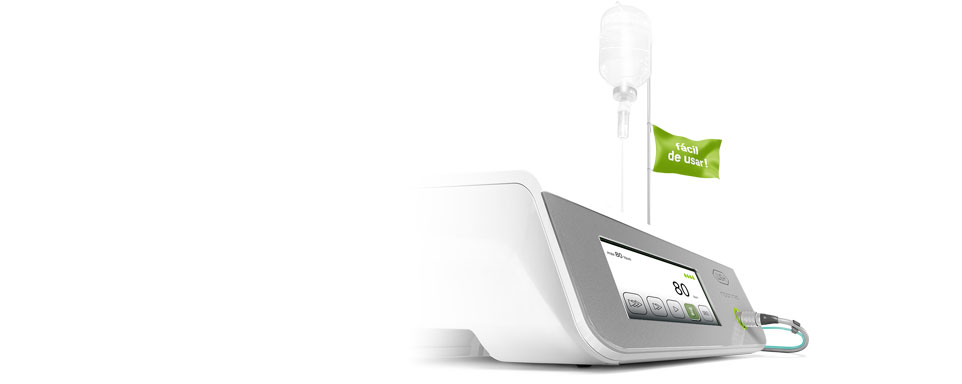

Gracias a su concepto de manejo intuitivo y a su pantalla táctil a color con superficie de vidrio, el Implantmed Plus ofrece un nivel máximo de confort.
La unidad de accionamiento convence por su función de mecanizado para realizar roscas en el hueso, así como por el control del torque automático y los productos Osstell de W&H (disponibles como accesorios) para una precisa medición de la estabilidad del implante.Ventajas
- Interfaz de usuario intuitivo
- Control del torque seguro y estabilidad del implante medible
- Micromotor eléctrico ultracorto y potente
- Diseño intuitivo de la bomba de refrigerante
- Pedal de control inalámbrico
Vinculación del W&H Osstell BeaconVinculación del W&H Osstell Beacon
• Conexión Wireless e interfaz USB
• Visualización de los valores medidos, incluida la codificación por colores, en la pantalla de Implantmed

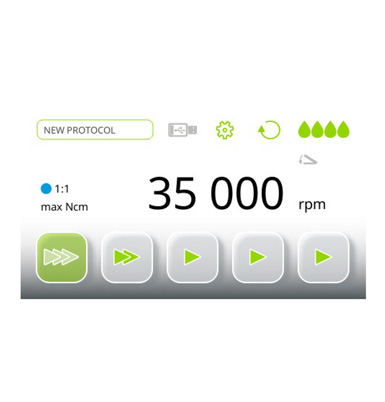

Protocolo de ampliación de los pasos de inserciónProtocolo de ampliación de los pasos de inserción
• Hasta 5 pasos de perforación adicionales seleccionables
• Posibilidad de 2 programas de inserción con control de torque

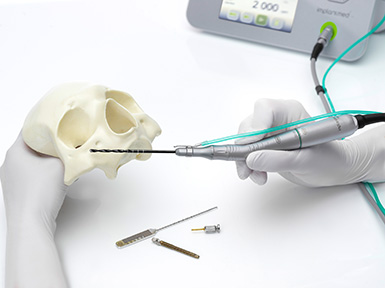

Implementación ZygomaImplementación Zygoma
• Implementación pieza de mano Zygoma SZ-75
• Precisión del torque mediante sintonía con el sistema general
• Seleccionable como relación de transmisión en Implantmed Plus
-

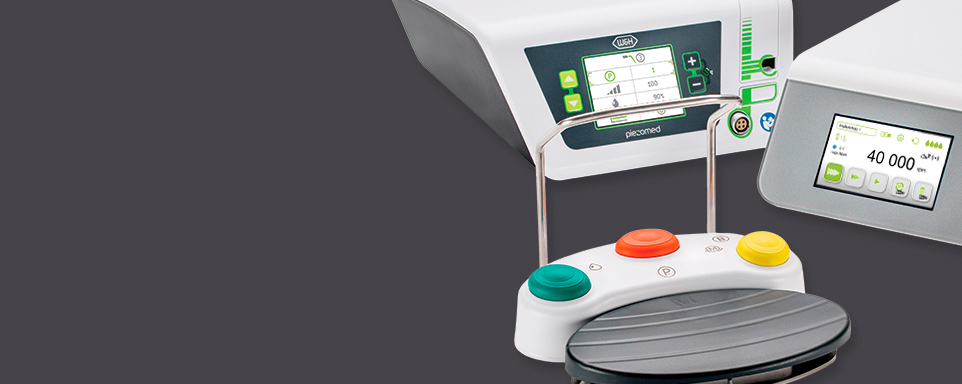

Pedal de control inalámbrico
Libertad de movimiento
- Alto nivel de seguridad en la zona de tratamiento
- Uno para todos: Controle las funciones de varios
dispositivos de W&H
- Alto nivel de seguridad en la zona de tratamiento
Modularidad que ofrece máxima flexibilidad
Solución impulsada por el flujo de trabajo
La combinación de Implantmed Plus y el
módulo de Piezomed cambia el funcionamiento de la cirugía oral y la implantología.
Micromotor eléctrico
Especialmente pequeño y sorprendentemente ligero. Le permite trabajar con facilidad.
Módulos Piezomed Plus y Piezomed Classic
Permiten combinar la cirugía piezoeléctrica
y la implantología en un solo dispositivo.
Piezas de mano rectas y contra-ángulos
Proporcionan una iluminación óptima del lugar de tratamiento y facilitan la obtención de resultados del tratamiento exactos y perfectos.
Más información
Función de Documentación
La función de documentación almacena de manera segura todos los valores de la inserción del implante en una unidad USB (.pdf y .xls).
Pedal de control inalámbrico o con cable
Permite controlar las funciones de Piezomed e Implantmed Plus con un solo pedal de control.
W&H Osstell Beacon
La conexión Wireless de la unidad W&H Osstell Beacon permite la medición sencilla y la representación de la estabilidad del implante.

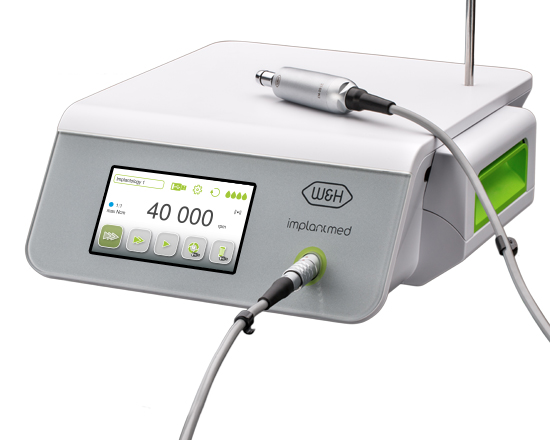

Más informaciónPaso 1: Unidad de control
![Implantmed]( "Implantmed")
Implantmed
consta de
> Unidad de control
> Varilla para suero
> Soporte universal
> Cable de alimentación de red
> 3 tubos de spray desechablesSI-1023
REF 30288000Unidad de control para 230 V

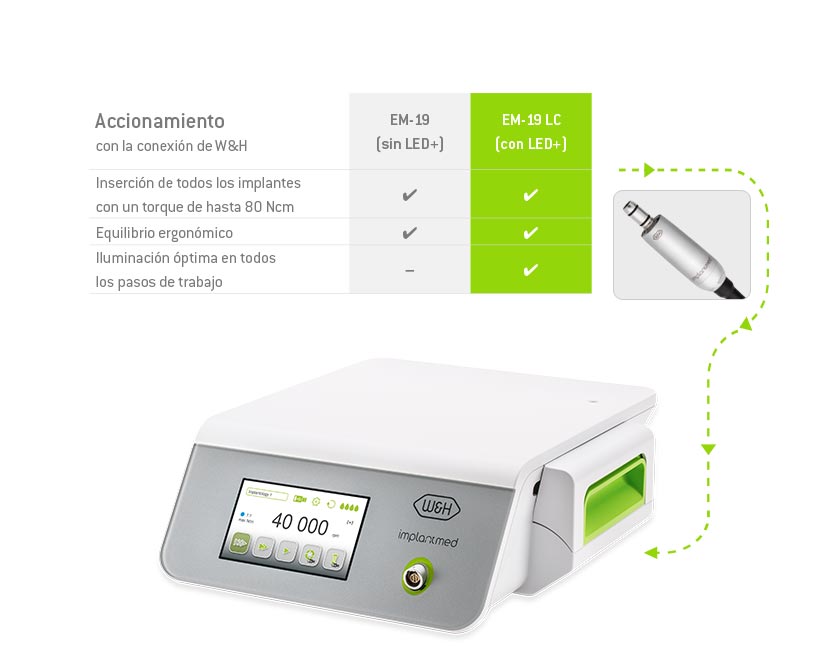

Paso 2: Accionamiento
![Micromotor eléctrico con conexión de W&H]( "Micromotor eléctrico con conexión de W&H")
Micromotor eléctrico con conexión de W&H
Torque máximo del micromotor: 6,2 Ncm
Rango de revoluciones en el micromotor dentro del rango de tensión nominal: 200 – 40.000 rpmEM-19 LC
REF 30281000con LED+
con contactos eléctricos
con cable de 1,8 mEM-19
REF 30185000sin LED+
con contactos eléctricos

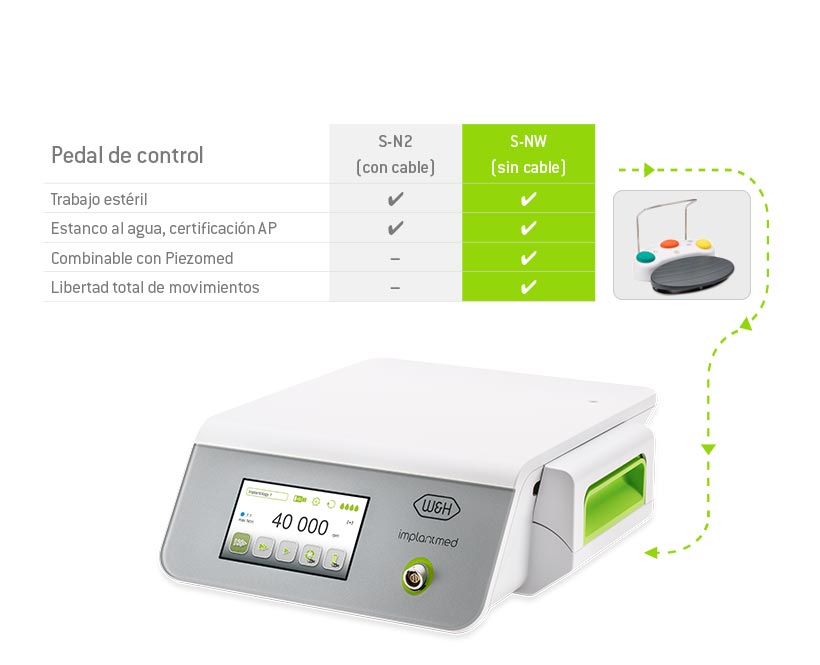

con cable de 1,8 mPaso 3: Pedal de control
![Pedal de control inalámbrico]( "Pedal de control inalámbrico")
Pedal de control inalámbrico
S-NW + CAN
REF 30264000con llave CAN
compatible con
Implantmed SI-1023, SI-1015, SI-1010

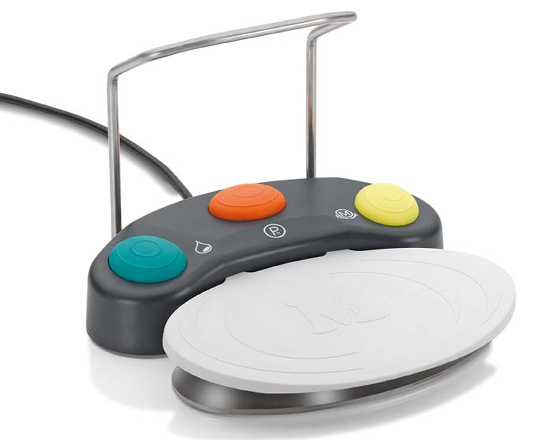

![Pedal de control con cable]( "Pedal de control con cable")
Pedal de control con cable
S-N2
REF 30285000compatible con
Implantmed SI-923, SI-915, SI-1023, SI-1015, SI-1010Paso 4: Medición de la estabilidad del implante

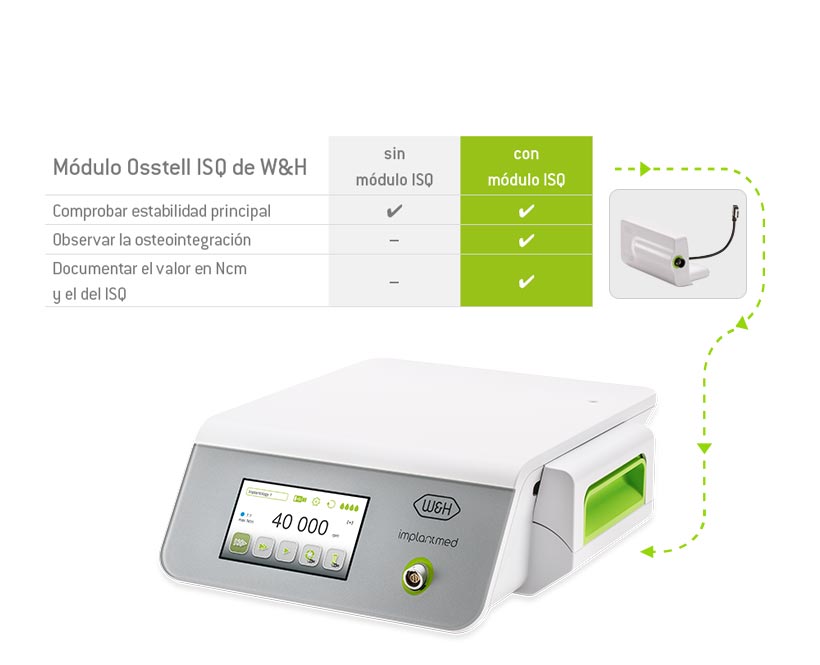

![Módulo Osstell ISQ de W&H]( "Módulo Osstell ISQ de W&H")

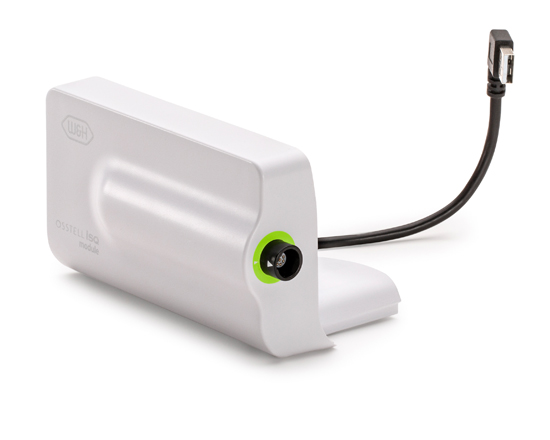

Módulo Osstell ISQ de W&H
consta de
> Módulo Osstell ISQ
> Sonda de medición con cable
> TestPeg
> Vale para 5 SmartPegs
SI-SQ
REF 30210000Módulo Osstell ISQ de W&H
![SmartPeg]( "SmartPeg")
SmartPeg
> Vale en el primer pedido para 5 SmartPegs
> Pedido en la tienda web
![W&H Osstell Beacon]( "W&H Osstell Beacon")

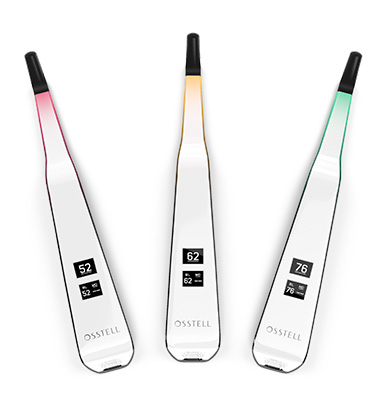

W&H Osstell Beacon
La unidad de medición W&H Osstell Beacon incluye:
> Dongle USB para la comunicación Wireless
> 1 dispositivo Osstell TestPeg
> 1 base del SmartPeg
> Instrucciones de uso
Dimensiones: 210 x 35 x 25 mm
Peso: 0,7 kg
W&H Osstell Beacon
REF Beacon

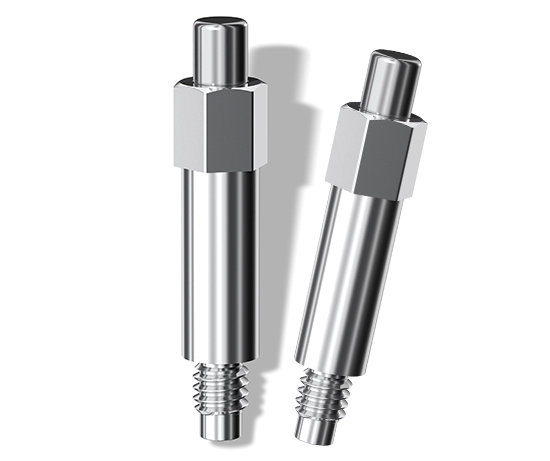

![SmartPegs]( "SmartPegs")

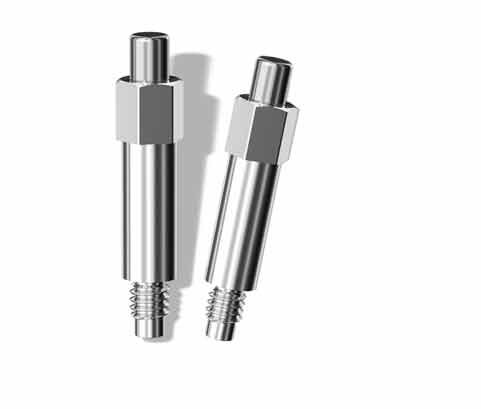

SmartPegs
> Producto desechable
> Entregado en embalaje individual estéril de 5 unidades
Peso: 0,3 g
SmartPegs
REF SmartPegs
Área de descargas
FAQ
- ¿Cómo puede limpiarse / esterilizarse la unidad / el motor?
- ¿Qué tipos de líneas de irrigación puedo usar en mi equipo?
- ¿Cómo puedo ajustar el torque?
- ¿Necesita mantenimiento mi unidad W&H?
- ¿Puede mi motor W&H introducirse en un esterilizador de vacío con el tapón de protección puesto?
- ¿Puede mi motor W&H introducirse en el termodesinfectador?
- ¿Pueden utilizarse piezas de mano de otros fabricantes en un motor quirúrgico W&H (implantmed / elcomed)?
- ¿Pueden utilizarse otras marcas de tubos?
- ¿Cómo introducir la línea de irrigación?
- ¿Debe lubricarse el motor?
- ¿Por qué no funciona la luz en mi contra-ángulo LED G cuando estoy colocando un implante?
- ¿Es posible ajustar la velocidad del motor con el programa para colocar un implante?
- ¿Cómo funciona la medición del ISQ?
- ¿Se pueden conectar los contra-ángulos actuales con los nuevos motores?
- ¿Se pueden conectar los nuevos contra-ángulos con motores anteriores?
- ¿Pueden los clientes desmontar los nuevos contra-ángulos?
- ¿Son compatibles los pedales de control con cable anteriores con la nueva unidad o viceversa?
- ¿Cómo funciona el control inalámbrico del Implantmed y el Piezomed?
- ¿Pueden readaptarse unidades Implantmed anteriores con el pedal de control inalámbrico?
- ¿Cuál es la diferencia entre torque e ISQ?
- ¿Son compatibles los nuevos Implantmed con el módulo Osstell ISQ de W&H?
- ¿Puede el cirujano actualizar la unidad por sí solo o es preciso acudir al servicio técnico?
- ¿Qué representan las siglas ISQ?
- ¿Qué significa LC en EM-19 LC? ¿Hay un LED en el motor?
- ¿Dónde puedo comprar los SmartPegs?
- ¿Son compatibles los micromotores de Implantmed anteriores con el nuevo Implantmed o viceversa?
- Módulo Piezomed: ¿El módulo también funciona con dispositivos OEM?
- Módulo Piezomed: ¿Se pueden reequipar los dispositivos en el mercado?
- Módulo Piezomed: ¿Las piezas de mano del Módulo Piezomed son compatibles con el Piezomed SA-320?
- Módulo Piezomed: ¿Cuáles son las diferencias principales entre el módulo Piezomed Plus y el módulo Piezomed Classic?
- Módulo Piezomed: ¿Puedo utilizar los mismos insertos Piezomed para el SA-320 y para los nuevos módulos?
- Módulo Piezomed: ¿Es posible actualizar todos los productos existentes en el mercado?
- Módulo Piezomed: Compatibilidad de las piezas de mano con el módulo Piezomed Plus y el módulo Piezomed Classic.
- Módulo Piezomed: ¿Puedo utilizar insertos de la competencia para el sistema W&H?
Instrucciones de uso
Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.
Vídeos & Tutoriales
-
Su aliado perfecto
Implantmed destaca ante todo por ser fácil de manejar, tener un motor potente y una función de mecanizado para realizar roscas en el hueso.
Gracias a su uso intuitivo, todos los programas son fácilmente programables a través de los controles de la unidad o del pedal de control.Ventajas
- Fácil de manejar
- Micromotor potente con un torque de 5,5 Ncm
- Amplio rango de revoluciones: de 300 a 40.000 rpm en el micromotor
- Limitación exacta del torque: de 5 a 70 Ncm
- Función de mecanizado para realizar roscas en el hueso

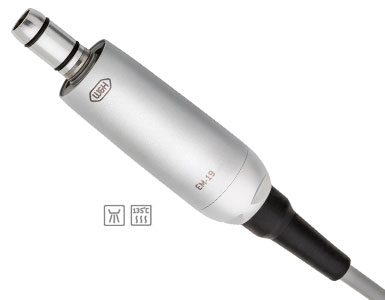

- Micromotor con cable, termodesinfectable y esterilizable
Motor potenteMotor potente
Con el motor potente las intervenciones complicadas pueden efectuarse sin grandes esfuerzos.
Un torque de 5,5 Ncm y un rango de revoluciones de 300 a 40.000 rpm hacen posible.
Para una aplicación segura dispone de torque automático en el instrumento rotatorio, que se establece en el Implantmed en un rango de 5 a 70 Ncm.

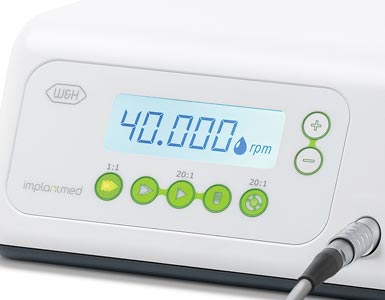

Fácil de manejarFácil de manejar
Todos los procesos de trabajo para una implantación son ajustables de forma sencilla por pulsando las teclas Más y Menos de la unidad o mediante el pedal de control.
Los valores individuales se muestran claramente en la pantalla y son fáciles de leer.
Función de mecanizado para realizar roscas en el huesoFunción de mecanizado para realizar roscas en el hueso
La función de mecanizado para realizar roscas en el hueso, integrada en el programa 5, le ayuda en la realización de fijaciones de implantes en huesos duros.
Cuando se hace el primer corte de una rosca, se minimiza la compresión en los huesos al enroscar el implante y se favorece la curación sin estrés del implante.

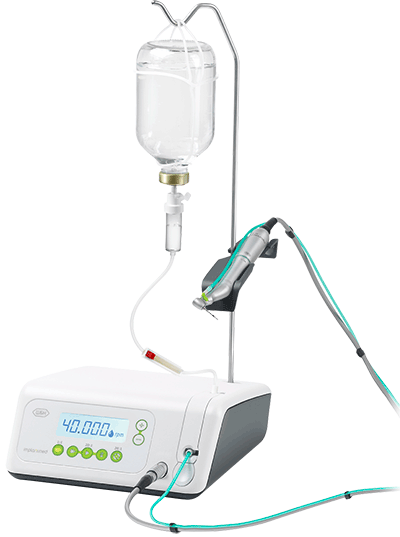

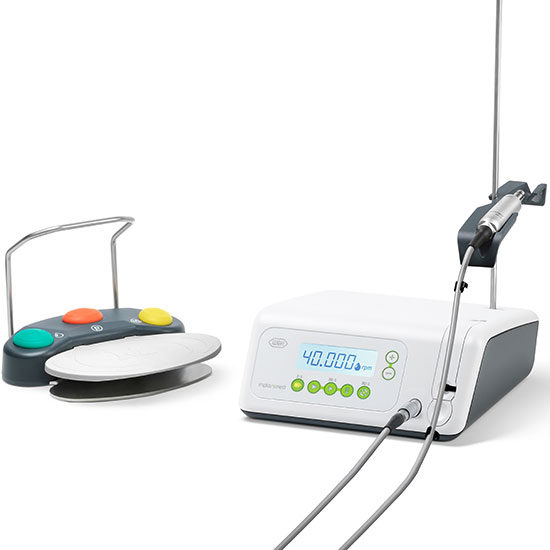

![Implantmed Classic]( "Implantmed Classic")
Implantmed Classic
consta de: unidad de control, micromotor con cable
de 1,8 m incl. 5 clips de sujeción, pedal de control S-N2, soporte, soporte del micromotor, cable de red,
2 seguros antitorsión y 3 tubos de spray desechablesSI-923
REF 90000161230 V
REF 90000161Área de descargas
FAQ
- ¿Cómo puede limpiarse / esterilizarse la unidad / el motor?
- ¿Qué tipos de líneas de irrigación puedo usar en mi equipo?
- ¿Cómo puedo ajustar el torque?
- ¿Necesita mantenimiento mi unidad W&H?
- ¿Puede mi motor W&H introducirse en un esterilizador de vacío con el tapón de protección puesto?
- ¿Puede mi motor W&H introducirse en el termodesinfectador?
- ¿Pueden utilizarse piezas de mano de otros fabricantes en un motor quirúrgico W&H (implantmed / elcomed)?
- ¿Pueden utilizarse otras marcas de tubos?
- ¿Cómo introducir la línea de irrigación?
- ¿Debe lubricarse el motor?
- ¿Por qué no funciona la luz en mi contra-ángulo LED G cuando estoy colocando un implante?
- ¿Es posible ajustar la velocidad del motor con el programa para colocar un implante?
- ¿Cómo funciona la medición del ISQ?
- ¿Se pueden conectar los contra-ángulos actuales con los nuevos motores?
- ¿Se pueden conectar los nuevos contra-ángulos con motores anteriores?
- ¿Pueden los clientes desmontar los nuevos contra-ángulos?
- ¿Son compatibles los pedales de control con cable anteriores con la nueva unidad o viceversa?
- ¿Cómo funciona el control inalámbrico del Implantmed y el Piezomed?
- ¿Pueden readaptarse unidades Implantmed anteriores con el pedal de control inalámbrico?
- ¿Cuál es la diferencia entre torque e ISQ?
- ¿Son compatibles los nuevos Implantmed con el módulo Osstell ISQ de W&H?
- ¿Puede el cirujano actualizar la unidad por sí solo o es preciso acudir al servicio técnico?
- ¿Qué representan las siglas ISQ?
- ¿Qué significa LC en EM-19 LC? ¿Hay un LED en el motor?
- ¿Dónde puedo comprar los SmartPegs?
- ¿Son compatibles los micromotores de Implantmed anteriores con el nuevo Implantmed o viceversa?
- Módulo Piezomed: ¿El módulo también funciona con dispositivos OEM?
- Módulo Piezomed: ¿Se pueden reequipar los dispositivos en el mercado?
- Módulo Piezomed: ¿Las piezas de mano del Módulo Piezomed son compatibles con el Piezomed SA-320?
- Módulo Piezomed: ¿Cuáles son las diferencias principales entre el módulo Piezomed Plus y el módulo Piezomed Classic?
- Módulo Piezomed: ¿Puedo utilizar los mismos insertos Piezomed para el SA-320 y para los nuevos módulos?
- Módulo Piezomed: ¿Es posible actualizar todos los productos existentes en el mercado?
- Módulo Piezomed: Compatibilidad de las piezas de mano con el módulo Piezomed Plus y el módulo Piezomed Classic.
- Módulo Piezomed: ¿Puedo utilizar insertos de la competencia para el sistema W&H?
Instrucciones de uso
Find all languages of the Update Hygiene and Maintenance (EN ISO 17664:2017) in the Download Centre.
Vídeos & Tutoriales
-
-
Implantmed SI-1023
Modelo: SI-1023 Tensión de red: 230V Fluctuación de voltaje permitida: 220 – 240 V Corriente nominal: 0,3 – 0,8 A Frecuencia: 50 – 60 Hz Fusible (2 uds.): 250 V – T1,6AH Consumo de potencia máximo: 170 VA Potencia maxima de salida mecánica: 80 W Torque máximo del micromotor: 6,2 Ncm Rango de revoluciones en el micromotor
dentro del rango de tensión nominal:200 – 40.000 min -1 Volumen del caudal de refrigerante al 100 %: min. 90 ml/min Dimensiones en mm (altura × ancho × profundidad): 100 x 262 x 291 Peso en kg: 3,5 Pedal de control: S-N2 / S-NW Piezas de mano rectas y contra-ángulos con mini-LED+: S-11 L / WS-56 L, WS-75 L, WS-91 L, WS-92 L Garantía: 24 meses
Implantmed SI-915, SI-923
Modelo: SI-915 SI-923 Torque máximo del instrumento rotatorio (en el programa 4): 70 Ncm Tensión de red: 110 – 130 V 220 – 240 V Frecuencia: 50 / 60 Hz Potencia maxima de salida mecánica: 80 W Torque máximo del micromotor: 5,5 Ncm Rango de revoluciones en el micromotor
dentro del rango de tensión nominal:300 – 40.000 min -1 Piezas de mano y contra-ángulos: WI-75 E/KM / S-9 L G / S-11 L G / WS-56 L G / WS-75 L G / WS-91 L G / WS-92 L G Longitud del cable del micromotor: 1,8 m Caudal de refrigerante al 100 %: min 90 ml/min Pedal de control: S-N2 Altura / anchura / profundidad: 100 x 235 x 240 mm
